레벨계
탱크·사일로 내 액체와 분체의 수위를 연속 측정하거나 상·하한을 감지합니다.
레벨계레벨 스위치 (액체용)

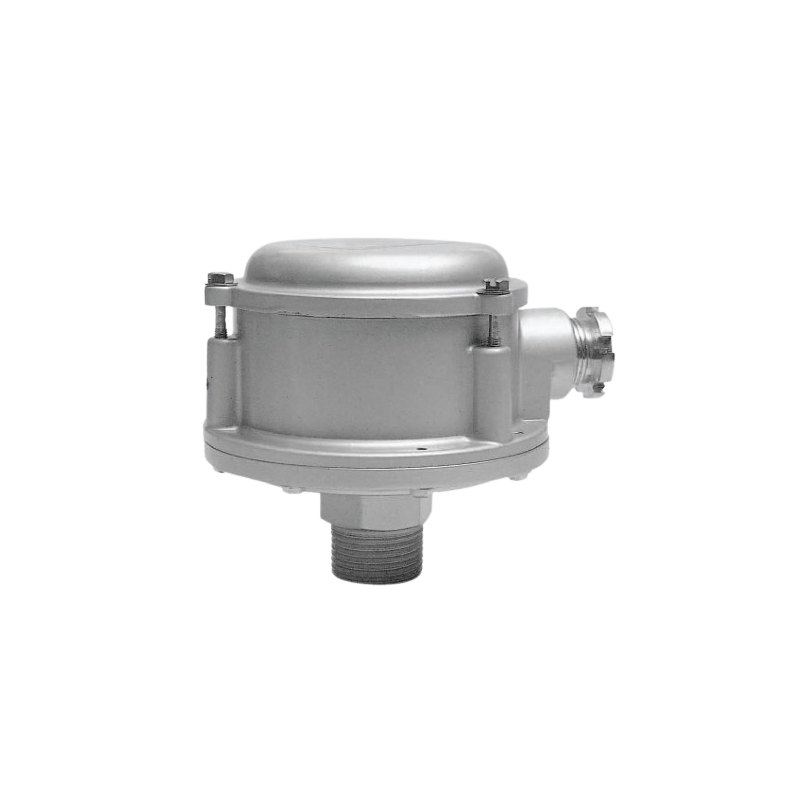

SFP
공압식 레벨 스위치
제조사 SEOJIN INSTECH (대한민국)공식 대리점
공기관 끝으로 전달되는 액압을 다이어프램으로 받아 동작하는 공압식 레벨 스위치입니다. 고점도 액체 · 오수 · 기름에 적합합니다. 모델 선정이 어려우면 견적 문의로 사용 조건을 알려주세요.
측정 원리
수위가 올라 공기관 끝이 잠기면 관 안 공기가 압축되고, 그 압력이 스위치 안 다이어프램을 밀어 마이크로 스위치를 켭니다. 동작점과 복귀점 사이에 차이(Differential)가 있어 물결에도 떨리지 않습니다.
적용 분야
중유 · 윤활유 탱크원심분리기 · 교반 탱크 · 정수기식품 · 음료 제조기 · 충전기 · 세척기 · 온수기공조 설비 · 아스팔트 플랜트 · 선박 설비
제품 특징
- ✓다이어프램 이동량 1~2mm — 피로 · 마모가 거의 없음
- ✓액체가 스위치에 닿지 않아 부식 · 부착 문제 없음
- ✓고점도 액체는 공기관 끝만 넓히면 됨
- ✓1인치 가스관 베이스에 설치, 1/2인치 공기관 직결
- ✓내압방폭 d2G4 사양 (SFP-500E)
| 모델 | SFP |
|---|---|
| 타입 | 공압식 레벨 스위치 |
| 제조사 | 서진인스텍 |
| 모델 | SFP-1A · SFP-1S · SFP-3 · SFP-5B · SFP-500E |
| 용도 | 대기 개방 탱크 상 · 하한 감지 |
| 접점 용량 | AC 250V 10A |
| 동작점 / 복귀점 | SFP-1A 70±5 / 40±5mm, SFP-5B 130±5 / 80±10mm (물 기준) |
| 구조 | 방수형 · 비방수형 · 방폭형 (SFP-500E) |
| 다이어프램 | 네오프렌 · 불소고무 · SUS304 |
| 영문 분류 | Pneumatic Type Level Switch |
페이지를 누르면 크게 볼 수 있습니다 (두 손가락으로 확대).
자료 출처: Seojin Instech 제품 카탈로그
