레벨계
탱크·사일로 내 액체와 분체의 수위를 연속 측정하거나 상·하한을 감지합니다.
레벨계레벨 스위치 (액체용)
SMC-7 SERIES

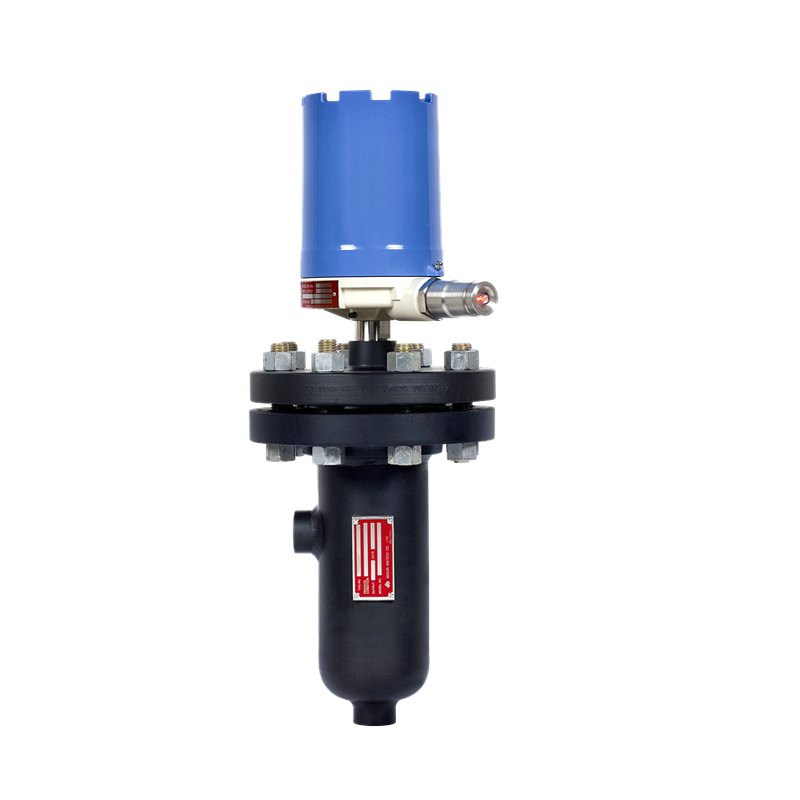

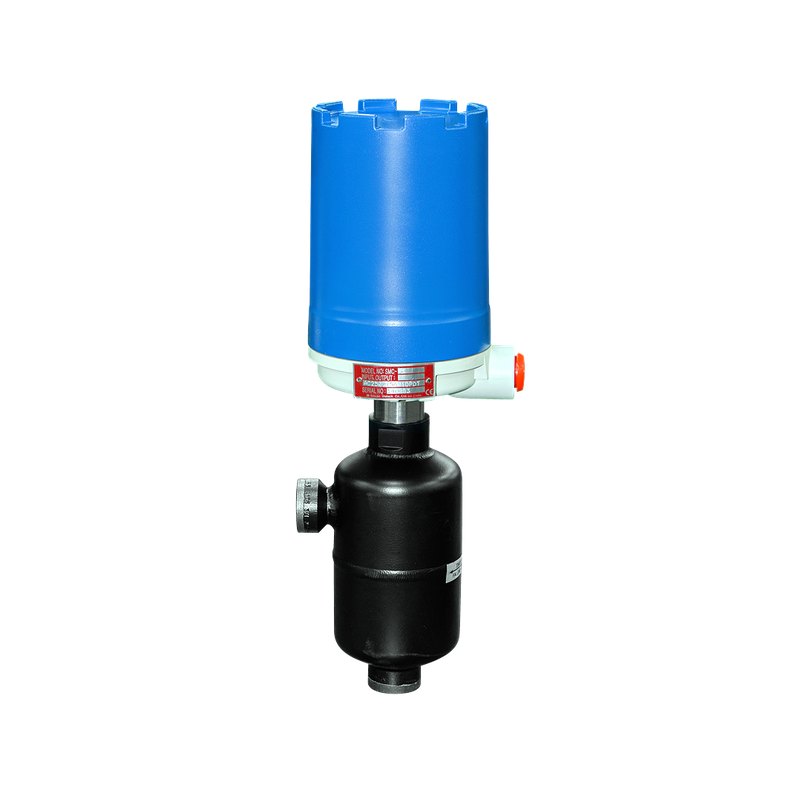

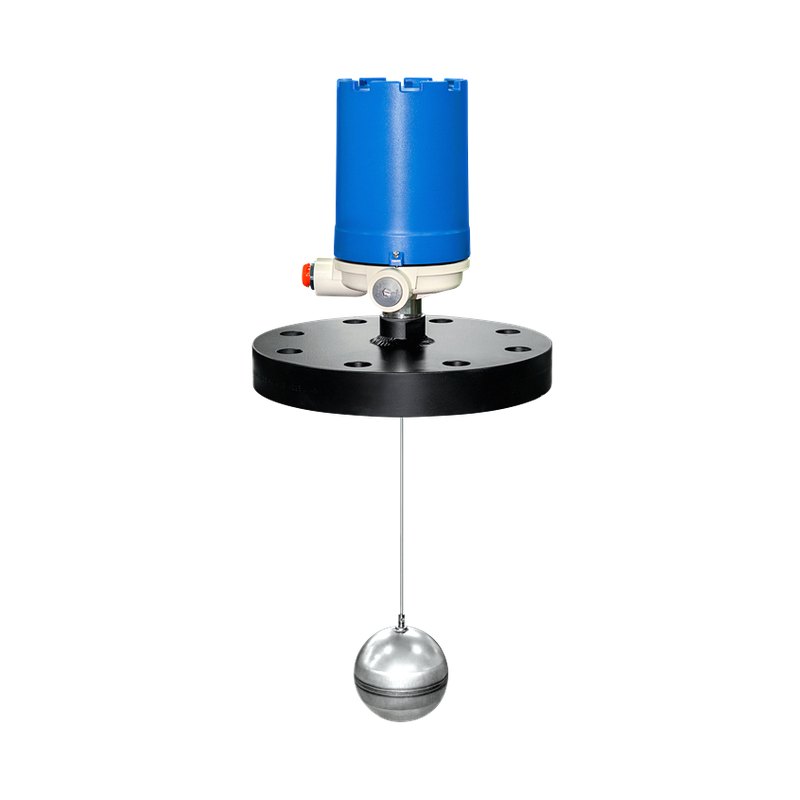

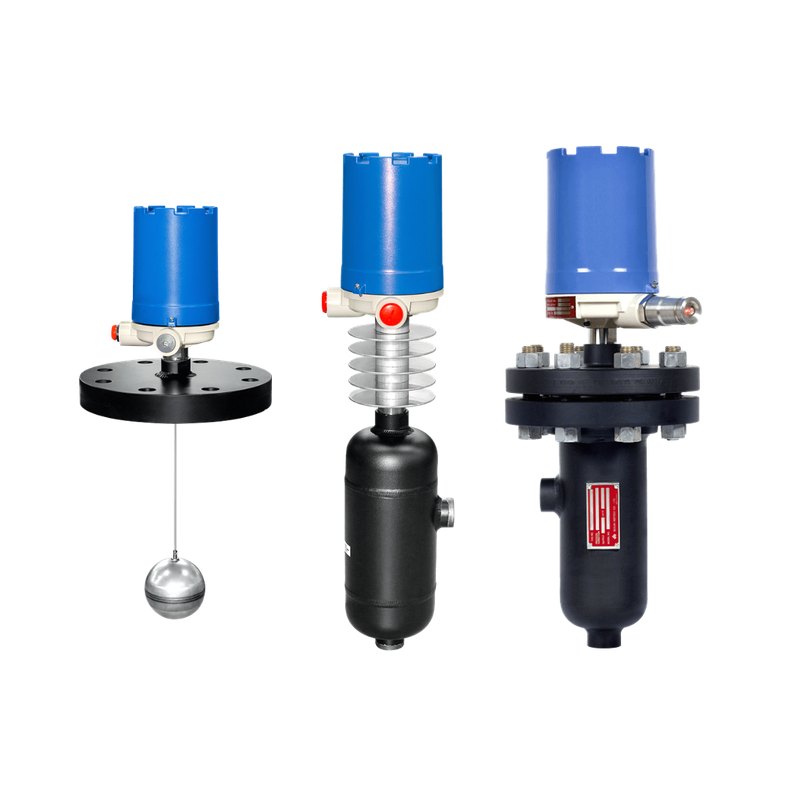

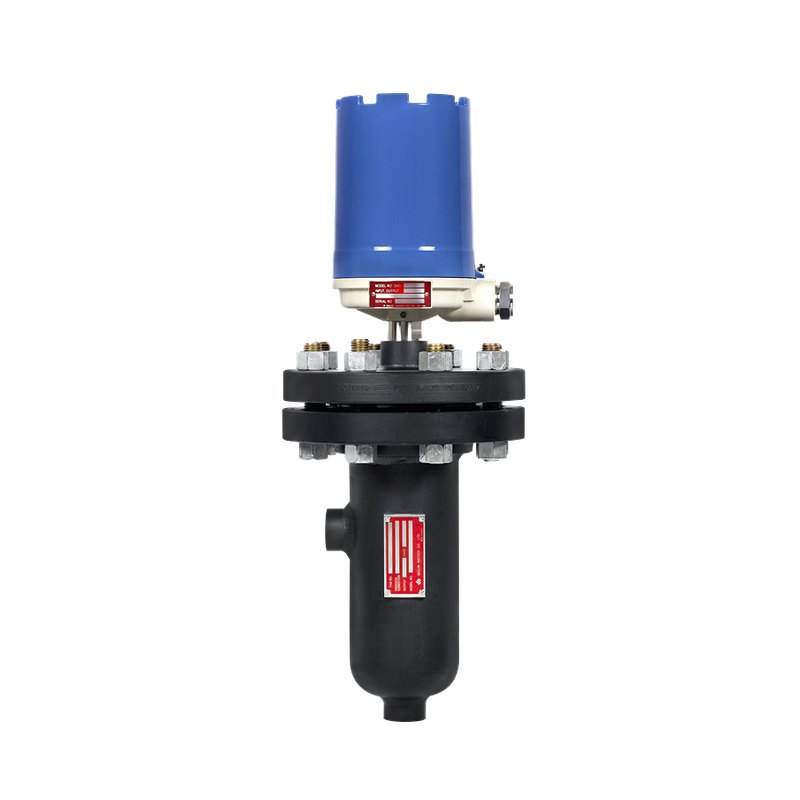

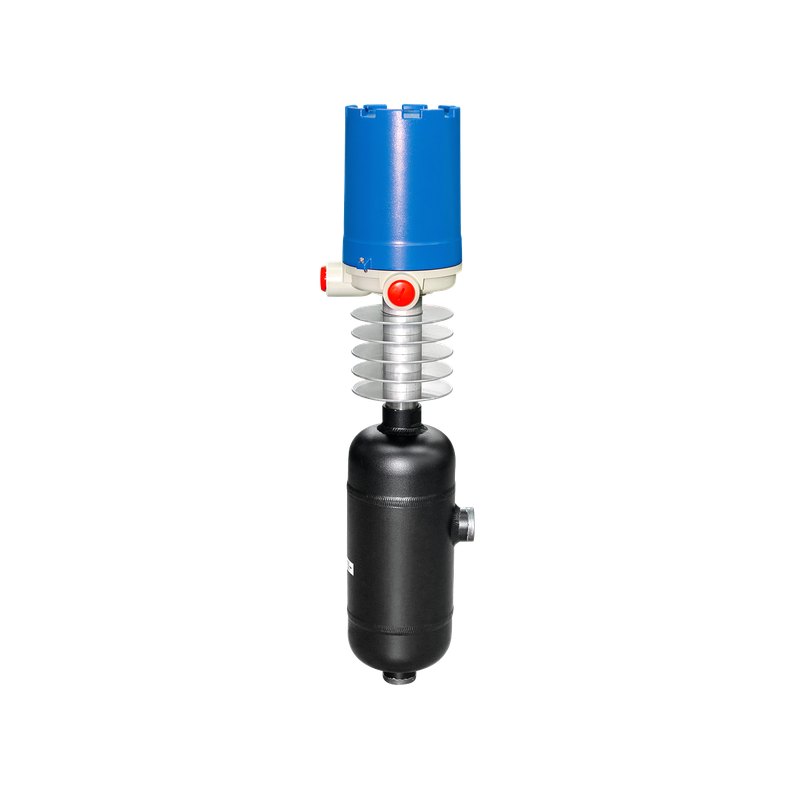

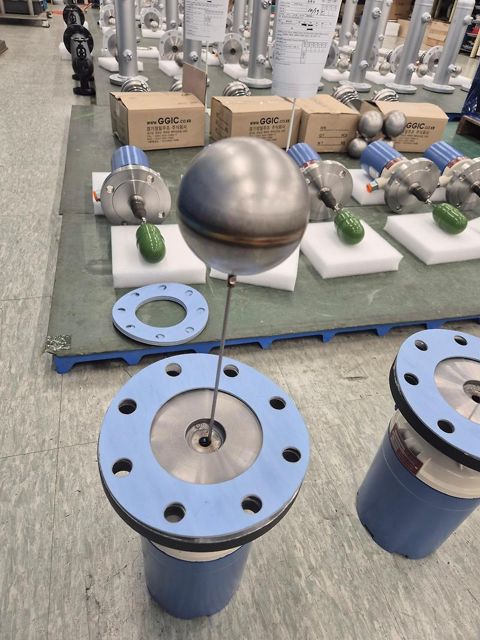

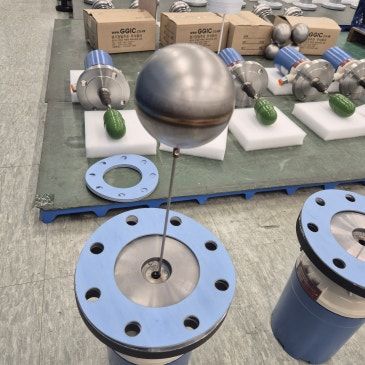

수직 플로트식 레벨 스위치
관련 모델 SMC-73 · SMC-75
제조사 SEOJIN INSTECH (대한민국)공식 대리점
코어와 자석을 이용하여 동작하는 계기로서 액면의 변화로 플로트가 부력에 의하여 상승하면은 코어가 상부로 이동됨과 동시에 자석을 빠르게 끌어당기어서 마이크로 스위치를 동작시켜 해당되는 접점이 출력되어 레벨을 조절할 수 있도록 동작
- 사용 온도
- -40℃∼400℃
- 사용 압력
- SMC-73 : 최대 46 BAR
- 출력
- 기본형 : 1 SPDT
측정 원리
코어와 자석을 이용하여 동작하는 계기로서 액면의 변화로 플로트가 부력에 의하여 상승하면은 코어가 상부로 이동됨과 동시에 자석을 빠르게 끌어당기어서 마이크로 스위치를 동작시켜 해당되는 접점이 출력되어 레벨을 조절할 수 있도록 동작
적용 분야
고온/고압형 보일러탱크하수 및 정수 탱크화학탱크연료 및 기름탱크음료탱크기타
제품 특징

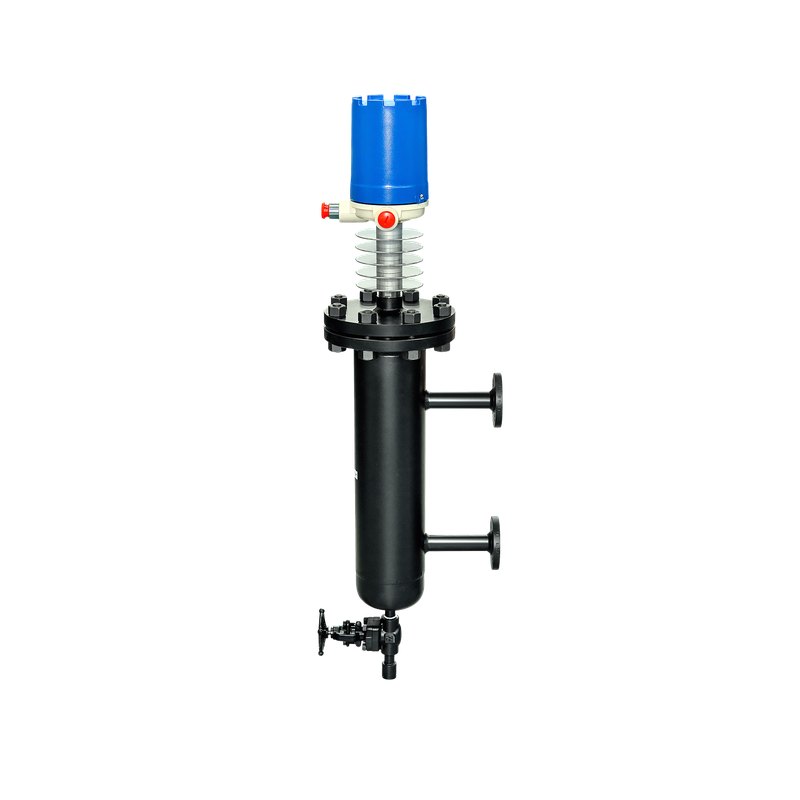

- ✓챔버형태로 주로 설치 : 측면과 측면 또는 측면과 하부면 설치
- ✓고온 및 고압형 탱크 적용 (MAX. 400℃, 70㎏f/㎠ )
- ✓방폭형 가능
| 모델 | SMC-7 SERIES |
|---|---|
| 타입 | 수직 플로트식 레벨 스위치 |
| 사용 온도 | -40℃∼400℃ |
| 사용 압력 | SMC-73 : 최대 46 BAR SMC-75 : 최대 70 BAR |
| 출력 | 기본형 : 1 SPDT 옵션형 : 1 DPDT 접점용량 10A 250V AC / 0.4A 125V DC 5A 250V AC / 0.5A 125V DC 1A 250V AC / 1A 30V DC 15A 250V AC / 1A 125V DC 1A 115V AC / 3A 28V DC |
| 비고 | 구형) SMC-95 단종 신형) SMC-7 시리즈 |
페이지를 누르면 크게 볼 수 있습니다 (두 손가락으로 확대).
카탈로그 전체 16쪽 중 앞 10쪽만 보여 드립니다. 전체 내용은 카탈로그 PDF에서 확인해 주세요.
자료 출처: Seojin Instech 제품 카탈로그
