레벨계
탱크·사일로 내 액체와 분체의 수위를 연속 측정하거나 상·하한을 감지합니다.
레벨계레벨 스위치 (액체용)

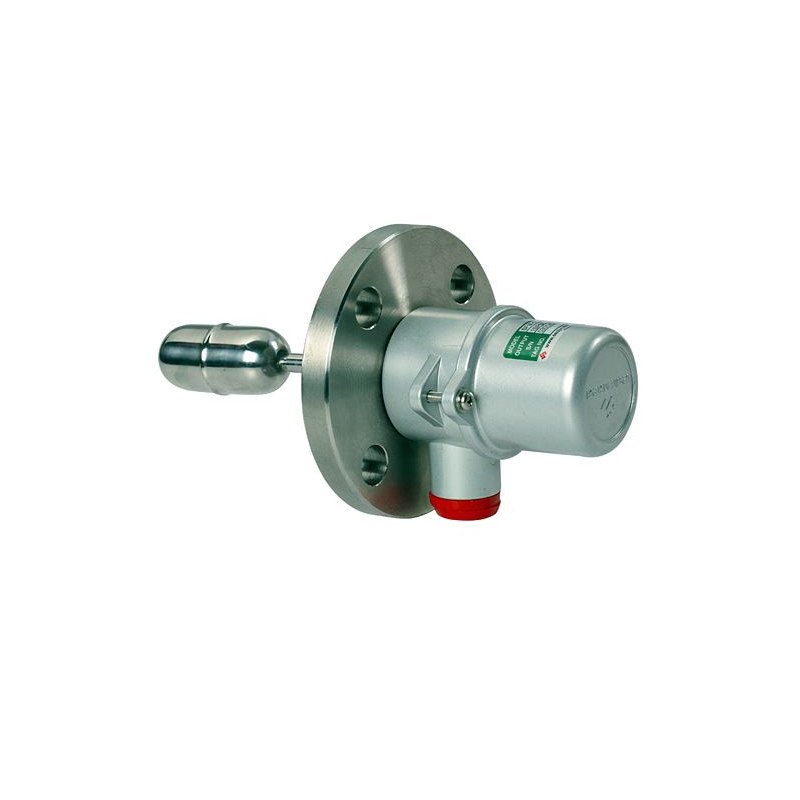

SFM
미니 마그네틱 플로트 타입 레벨 스위치
제조사 SEOJIN INSTECH (대한민국)공식 대리점
액면의 변화로 플로트가 부력에 의하여 상승하면은 샤프트의 자석이 이동됨과 동시에 홀다의 자석이 반발되면서 마이크로스위치를 동작시켜 해당되는 접점이 전송되는 원리입니다.
- 측정 범위
- 측정범위 : 150 ～ 300mm (STROKE)
- 사용 온도
- 검출부 온도 - 10 ～ 120℃
- 사용 압력
- 5 Kgf/㎠ Max.
- 출력
- 1 SPST or SPDT
측정 원리
액면의 변화로 플로트가 부력에 의하여 상승하면은 샤프트의 자석이 이동됨과 동시에 홀다의 자석이 반발되면서 마이크로스위치를 동작시켜 해당되는 접점이 전송되는 원리입니다.
적용 분야
액체 (WATER)
| 모델 | SFM |
|---|---|
| 타입 | 미니 마그네틱 플로트 타입 레벨 스위치 |
| 측정 범위 | 측정범위 : 150 ～ 300mm (STROKE) 동작 경사각 : 상, 하 23° (수평기준) |
| 사용 온도 | 검출부 온도 - 10 ～ 120℃ (SFM-16 : 10 ～ 80℃) |
| 사용 압력 | 5 Kgf/㎠ Max. |
| 출력 | 1 SPST or SPDT |
| 전원 | 접점용량 : 300V AC / 350V DC, 0.5A / 50W, 70VA |
페이지를 누르면 크게 볼 수 있습니다 (두 손가락으로 확대).
자료 출처: Seojin Instech 제품 카탈로그
