레벨계레벨 스위치 (액체용)

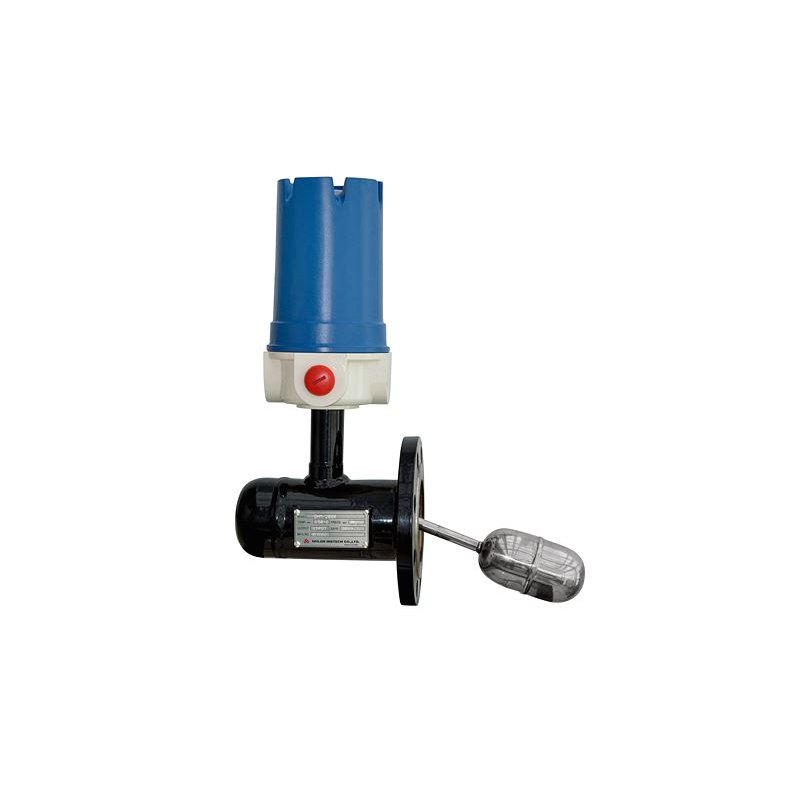

SHM-2000
수직 마그네틱 플로트 타입 레벨 스위치
제조사 SEOJIN INSTECH (대한민국)공식 대리점
코어와 자석을 이용하여 동작하는 계기로서 액면의 변화로 플로트가 부력에 의하여 상승하면은 코어가 하부로 이동됨과 동시에 자석을 빠르게 끌어당기어서 마이크로스위치를 동작시켜 해당되는 접점이 출력되어 레벨을 조절할 수 있도록 동작
- 측정 범위
- 측정범위 : 200 ～ 400mm (STROKE)
- 사용 온도
- -25 ～ 120℃
- 사용 압력
- 일반형 : 10 Kgf/㎠ Max.
- 출력
- 기본형 : 1 SPDT
측정 원리
코어와 자석을 이용하여 동작하는 계기로서 액면의 변화로 플로트가 부력에 의하여 상승하면은 코어가 하부로 이동됨과 동시에 자석을 빠르게 끌어당기어서 마이크로스위치를 동작시켜 해당되는 접점이 출력되어 레벨을 조절할 수 있도록 동작
적용 분야
고온/고압형 보일러 탱크하수 및 정수탱크화학탱크연료 및 기름탱크음료탱크기타
| 모델 | SHM-2000 |
|---|---|
| 타입 | 수직 마그네틱 플로트 타입 레벨 스위치 |
| 측정 범위 | 측정범위 : 200 ～ 400mm (STROKE) 동작 경사각 : 상, 하 6° (수평기준) |
| 사용 온도 | 주위온도 -25 ～ 120℃ (방폭형 -20 ～ 60℃ ) 검출부 온도 -25 ～ 350℃ |
| 사용 압력 | 일반형 : 10 Kgf/㎠ Max. 옵션형 : 100 Kgf/㎠ Max. |
| 출력 | 기본형 : 1 SPDT 옵션형 : 1 DPDT 접점용량 : 5A 250V AC |
| 전원 | 접점용량 (일반형) : 125V AC 15A, 250V AC. 10A, 14V DC 15A 접점용량 (고온형) : 250V AC 5A, 125V DC 0.5A |
페이지를 누르면 크게 볼 수 있습니다 (두 손가락으로 확대).
자료 출처: Seojin Instech 제품 카탈로그
