SQ

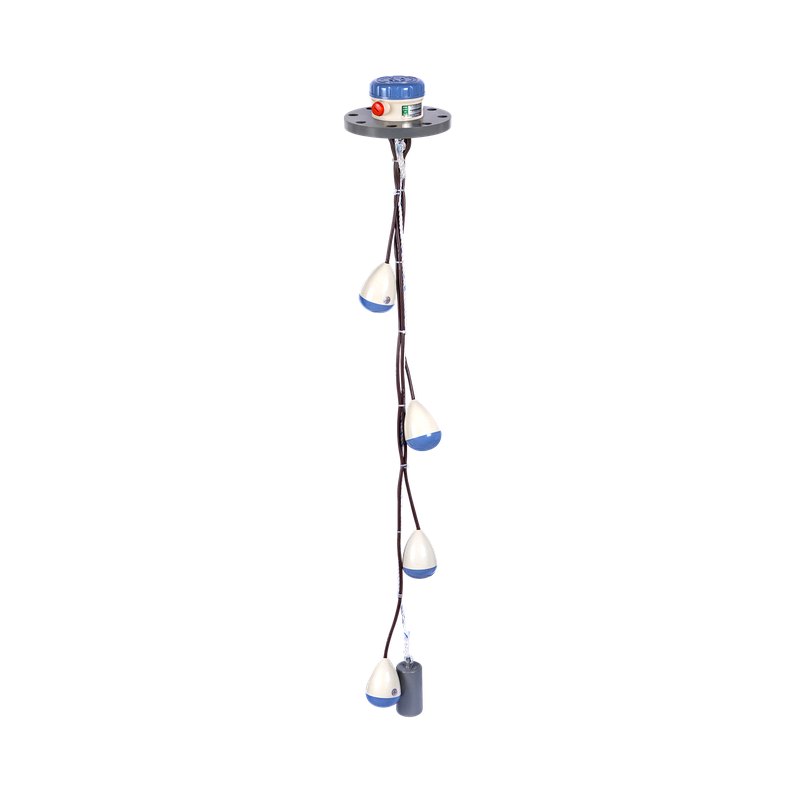

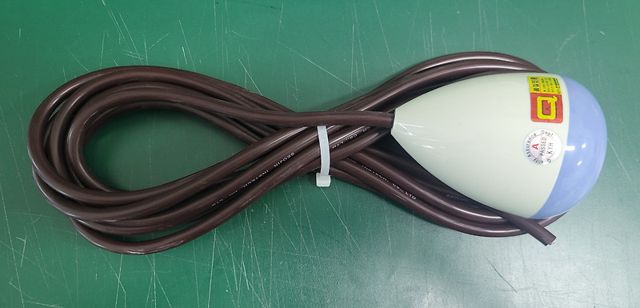

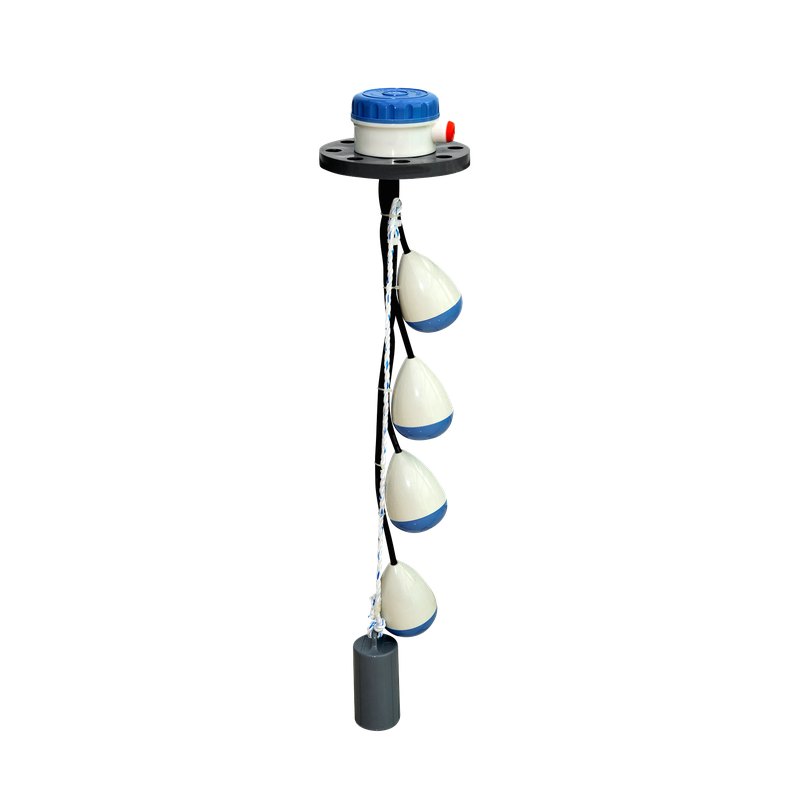

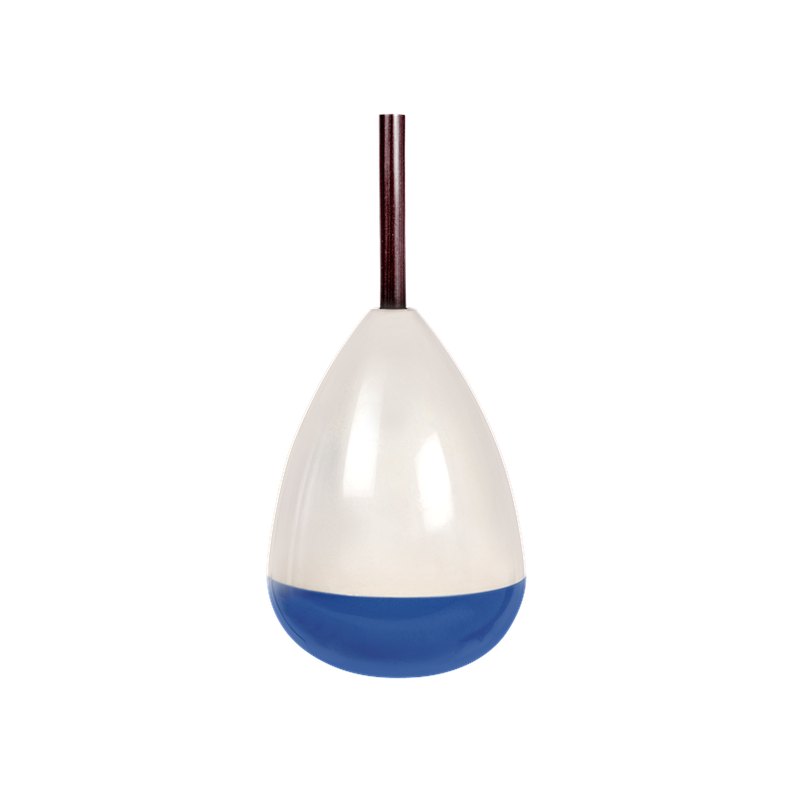

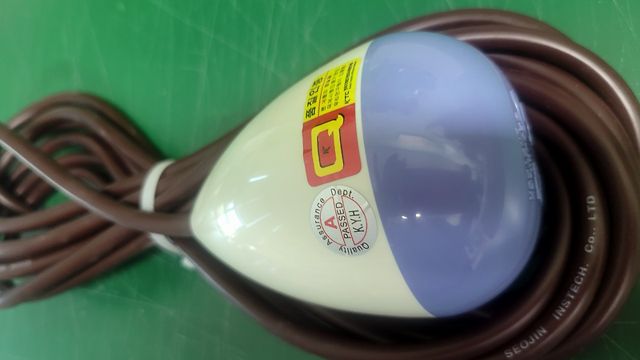

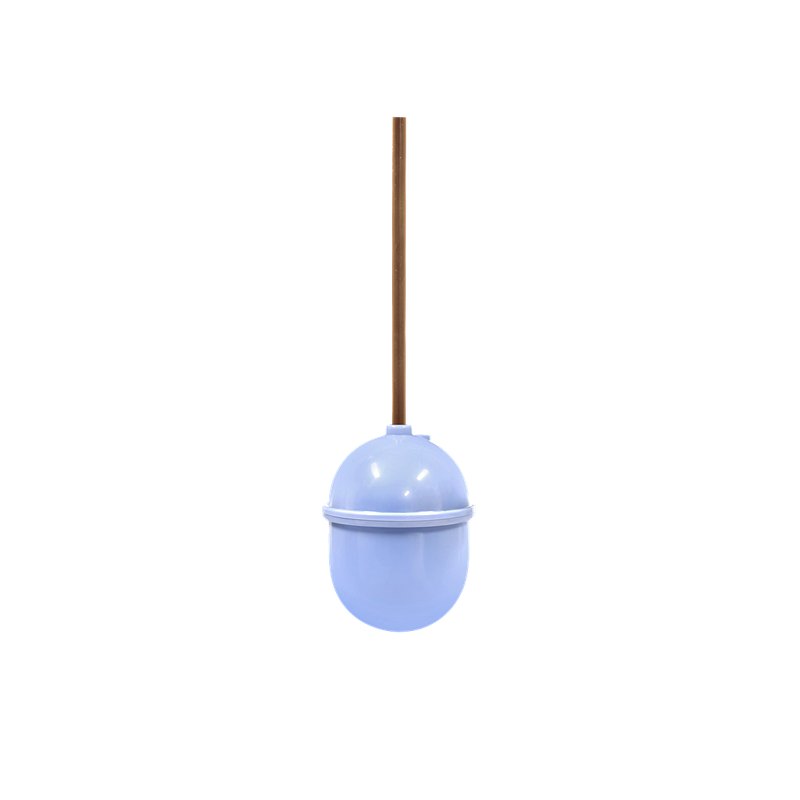

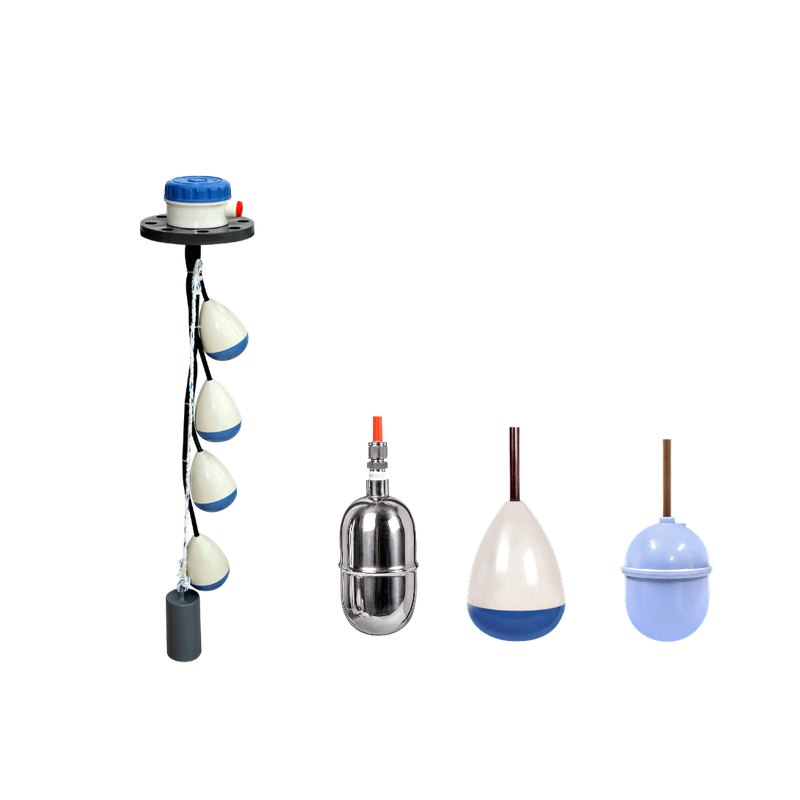

오뚜기식 레벨 스위치
관련 모델 SQH · SQM · SQE · SQC · SQH-1-A · SQ-234S
제조사 SEOJIN INSTECH (대한민국)공식 대리점
플로트의 내부에 내장된 마이크로 및 수은스위치가 부력에 의해서 동작하는 계기로서 액면의 변화로 플로트가 부력으로 인하여 뜨면 플로트가 뒤집어지면서 스틸본이 이동하여 스위치를 동작시켜 접점을 출력하여 레벨을 조절할 수 있도록 동작
- 측정 범위
- 기본형 : 5m
- 사용 온도
- SQM/H/C : -10℃∼70℃
- 사용 압력
- SQM/H/C : 2㎏/㎠
- 출력
- 기본형 : 1∼4 point
측정 원리
플로트의 내부에 내장된 마이크로 및 수은스위치가 부력에 의해서 동작하는 계기로서 액면의 변화로 플로트가 부력으로 인하여 뜨면 플로트가 뒤집어지면서 스틸본이 이동하여 스위치를 동작시켜 접점을 출력하여 레벨을 조절할 수 있도록 동작
적용 분야
인분탱크공장폐수농업용수하수처리그외 기타 오수 탱크
제품 특징
- ✓저렴한 가격
- ✓간단한 설치
- ✓하수물, 폐수에 적용
- ✓현장에서 접점 포인트를 조절
- ✓2-Wire 가능
| 모델 | SQ |
|---|---|
| 타입 | 오뚜기식 레벨 스위치 |
| 측정 범위 | 기본형 : 5m 옵션형 : 20m |
| 사용 온도 | SQM/H/C : -10℃∼70℃ SQE : -10℃∼150℃ |
| 사용 압력 | SQM/H/C : 2㎏/㎠ SQE : 최대 10㎏/㎠ |
| 출력 | 기본형 : 1∼4 point 옵션형 : 5 point 접점용량 SQM : 0.4A 100V AC SQH : 3A 250V AC SQC/E : 1A 120 VAC |
페이지를 누르면 크게 볼 수 있습니다 (두 손가락으로 확대).
자료 출처: Seojin Instech 제품 카탈로그
