SMC

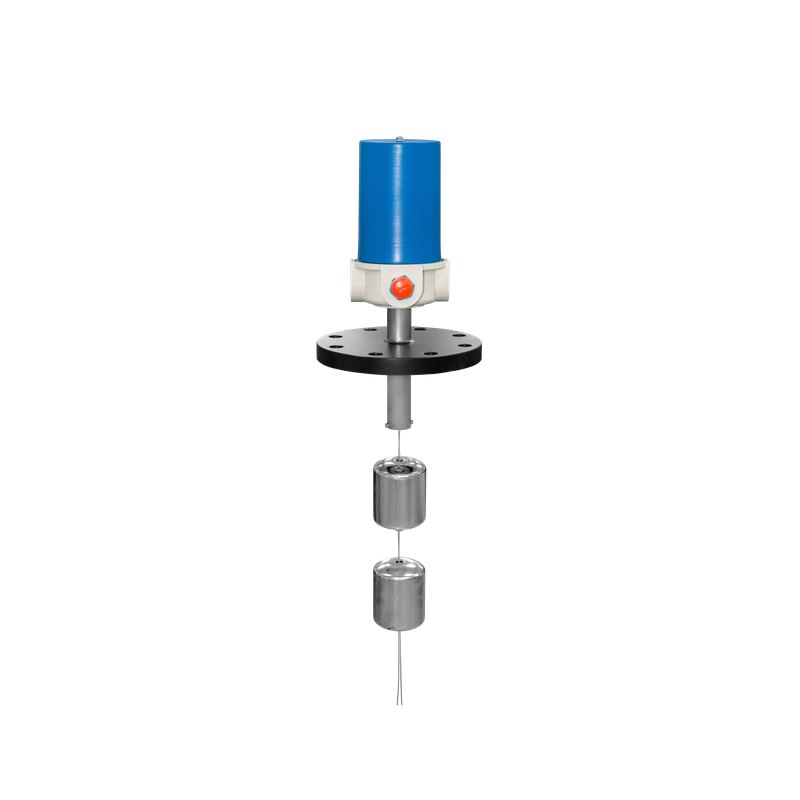

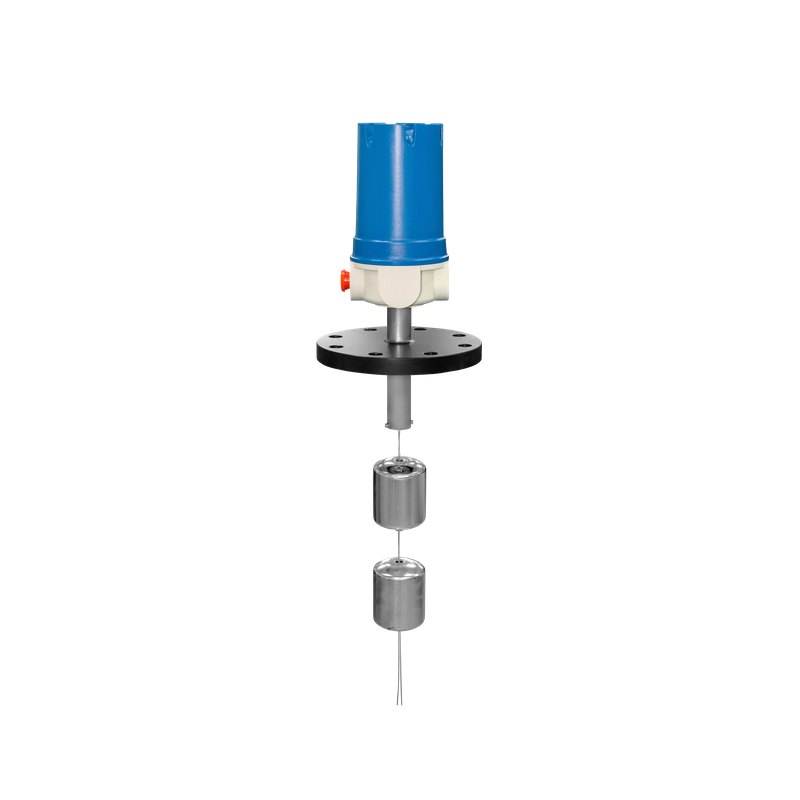

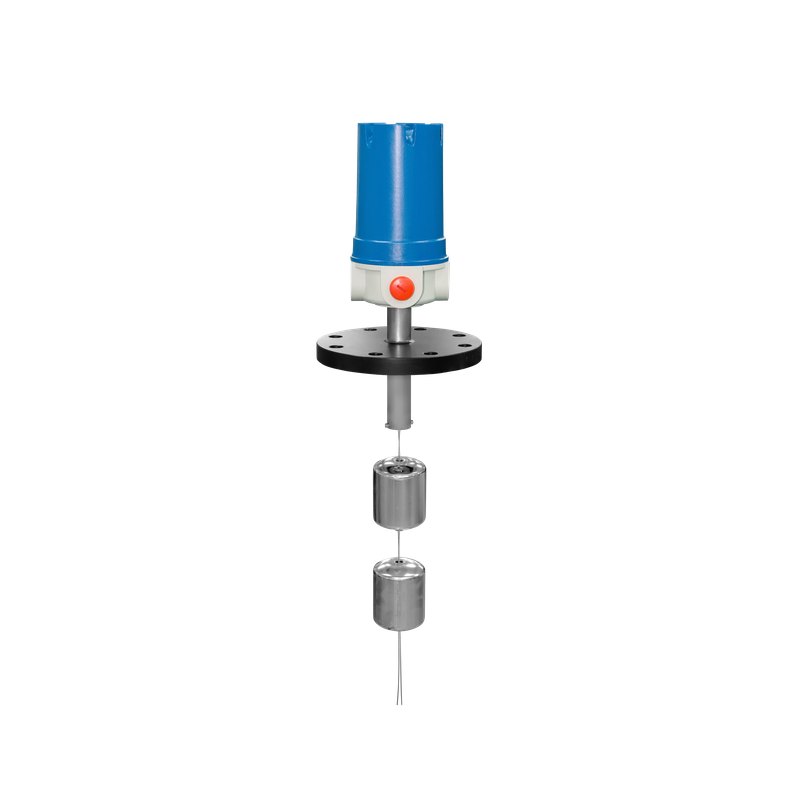

디스플레이스먼트 타입 레벨 스위치
관련 모델 SMC-1 · SMC-3 · SMC-7 · SMC-11 · SMC-13
제조사 SEOJIN INSTECH (대한민국)공식 대리점
코어와 자석을 이용하여 동작하는 계기로서 액면의 변화로 플로트가 부력에 의하여 상승하면은 코어가 상부로 이동됨과 동시에 자석을 빠르게 끌어당기어서 마이크로스위치를 동작시켜 해당되는 접점이 출력되어 레벨을 조절할 수 있도록 동작
- 측정 범위
- Max. 5m
- 사용 온도
- 기본형 : -40℃∼120℃
- 사용 압력
- 기본형 : Max.10㎏/㎠
- 출력
- 기본형 : 1 SPDT
측정 원리
코어와 자석을 이용하여 동작하는 계기로서 액면의 변화로 플로트가 부력에 의하여 상승하면은 코어가 상부로 이동됨과 동시에 자석을 빠르게 끌어당기어서 마이크로스위치를 동작시켜 해당되는 접점이 출력되어 레벨을 조절할 수 있도록 동작
적용 분야
하수처리장정수처리장화학탱크연료 및 기름탱크음료탱크고온/고압형 탱크
제품 특징
- ✓저렴한 가격
- ✓천정고가 낮은 공간에서 설치가 용이
- ✓고온 및 고압형 탱크 적용
- ✓현장에서 레벨제어폭 조정
- ✓방폭형
- ✓챔버형
| 모델 | SMC |
|---|---|
| 타입 | 디스플레이스먼트 타입 레벨 스위치 |
| 측정 범위 | Max. 5m |
| 사용 온도 | 기본형 : -40℃∼120℃ 옵션형 : -40℃∼230℃ |
| 사용 압력 | 기본형 : Max.10㎏/㎠ 옵션형 : Max.30㎏/㎠ |
| 출력 | 기본형 : 1 SPDT 옵션형 : 1∼4 DPDT 접점용량 : 5A 250V AC |
페이지를 누르면 크게 볼 수 있습니다 (두 손가락으로 확대).
자료 출처: Seojin Instech 제품 카탈로그
제품인증 10
PDFSMC(ATEX 국내방폭 전환_1-8)-KTL(KR).pdf↓PDFSMC(ATEX 국내방폭 전환_9-14)-KTL(KR).pdf↓PDFSMC(H 285)_신형CS_IP65-KCS(EN).pdf↓PDFSMC(H 342)_신형CS_IP65-KCS(EN).pdf↓PDFSMC(H 472)_신형CS_IP65-KCS(EN).pdf↓PDFSMC_ATEX-DEKRA(EN).pdf↓PDFSMC_EX-KOSHA(EN).pdf↓PDFSMC_EX-KOSHA(KR).pdf↓PDFSMC_IECEx-DEKRA(EN).pdf↓PDFSMC_IP67-DtnC(EN).pdf↓
도면 17
PDFSMC-1-A-1-OP-1-A.pdf↓PDFSMC-1-A-1-OP-2-A.pdf↓PDFSMC-1-B-2-OP-1-A.pdf↓PDFSMC-1-B-2-OP-3-A.pdf↓PDFSMC-2 CHAMBER TYPE.pdf↓PDFSMC-3-A-1-OP-1-A.pdf↓PDFSMC-3-A-1-OP-2-A.pdf↓PDFSMC-3-B-2-OP-1-A.pdf↓PDFSMC-3-B-2-OP-3-A.pdf↓PDFSMC-7-A-1-OP-1-A.pdf↓PDFSMC-7-A-1-OP-2-A.pdf↓PDFSMC-7-C-2-OP-1-A.pdf↓PDFSMC-7-C-2-OP-3-A.pdf↓PDFSMC-11-A-1-OP-1-A.pdf↓PDFSMC-11-A-1-OP-2-A.pdf↓PDFSMC-11-D-2-OP-1-A.pdf↓PDFSMC-11-D-2-OP-2-A.pdf↓
