레벨계
탱크·사일로 내 액체와 분체의 수위를 연속 측정하거나 상·하한을 감지합니다.
레벨계레벨 스위치 (액체용)

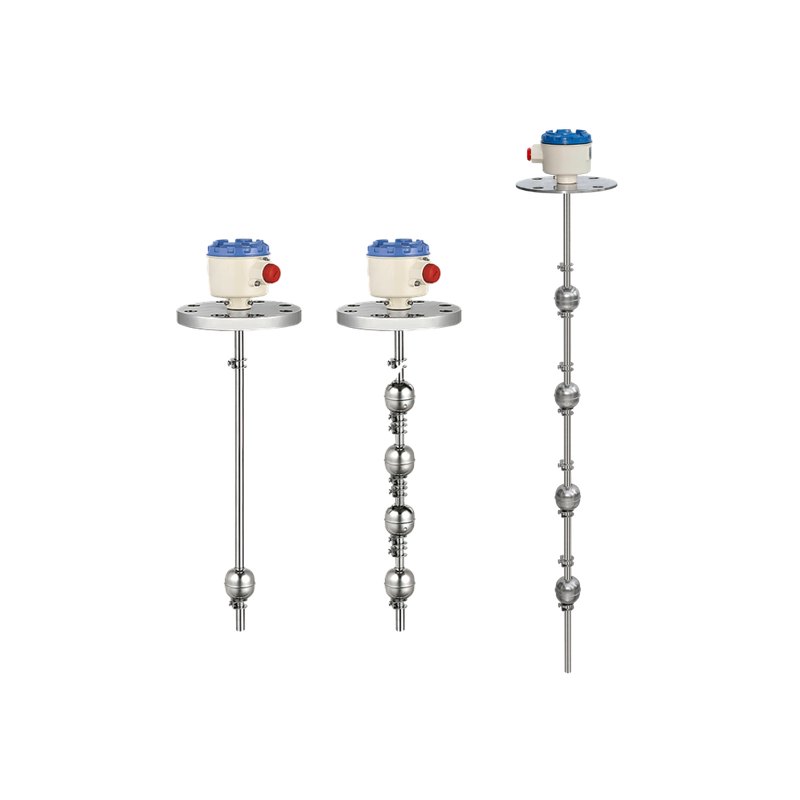

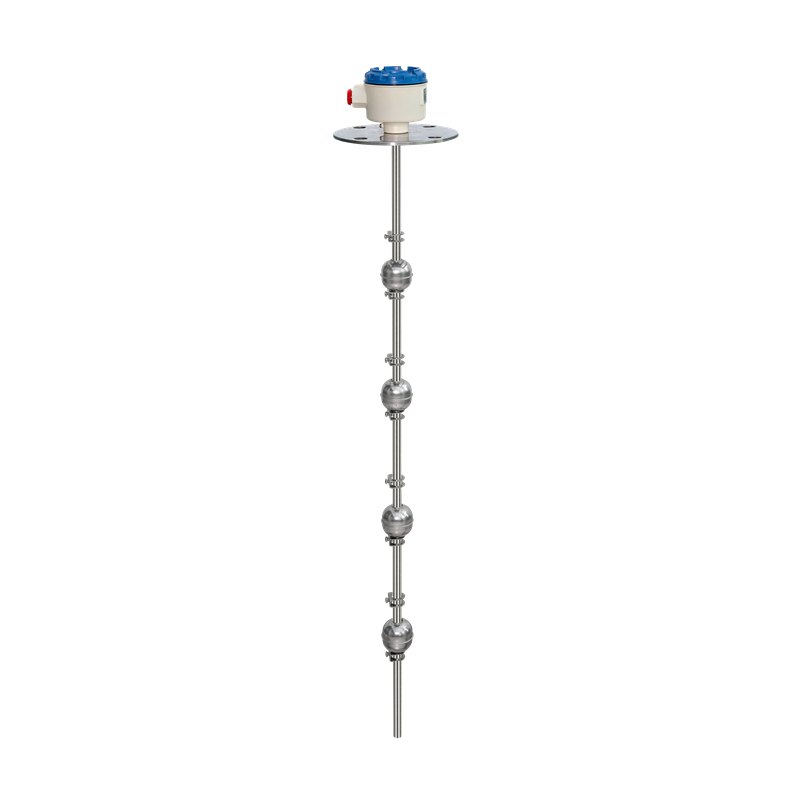

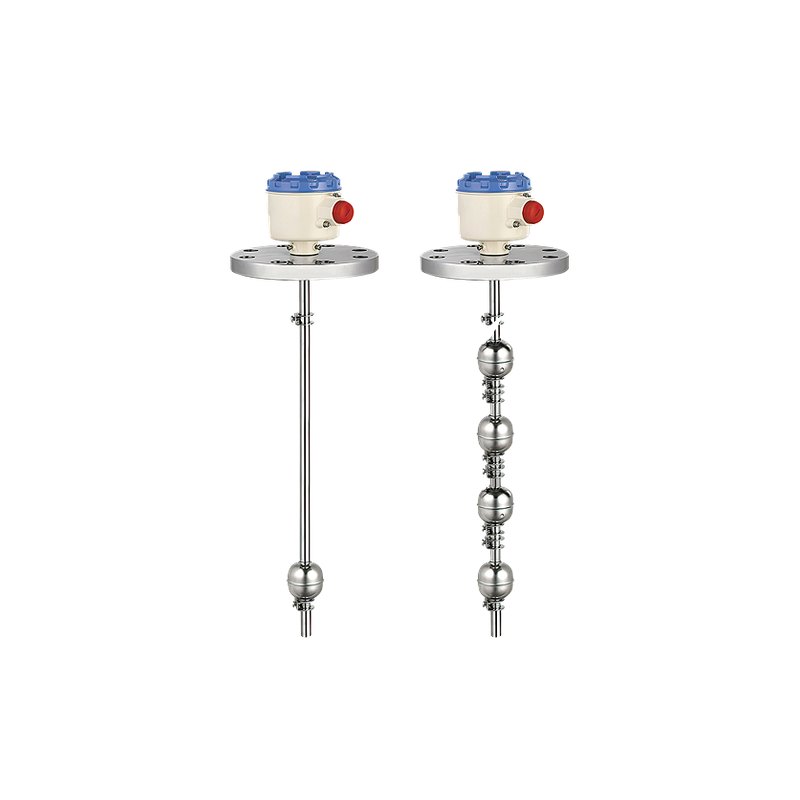

ST-POINT
플로트 타입 레벨 스위치
관련 모델 ST-1S · ST-2S · ST-3S · ST-4S
제조사 SEOJIN INSTECH (대한민국)공식 대리점
리드스위치와 자석을 이용하여 동작하는 계기로서 액면의 변화로 플로트가 부력에 의하여 도달하면 플로트내의 자석이 파이프내의 리드스위치를 작동시켜서 해당되는 접점이 출력되어 레벨을 조절할 수 있도록 동작
- 측정 범위
- Max. 5m
- 사용 온도
- SUS304/316/PTFE : -10℃∼100℃
- 사용 압력
- SUS304/316 : 최대 10㎏/㎠
- 출력
- 기본형 : 1∼4 point
측정 원리
리드스위치와 자석을 이용하여 동작하는 계기로서 액면의 변화로 플로트가 부력에 의하여 도달하면 플로트내의 자석이 파이프내의 리드스위치를 작동시켜서 해당되는 접점이 출력되어 레벨을 조절할 수 있도록 동작
적용 분야
연료탱크정수처리장벙커C & 기름탱크하수처리장음료공장화학플랜트
제품 특징
- ✓저렴한 가격
- ✓간단한 설치
- ✓다양한 액체탱크에 적용
- ✓프로브의 재질이 측정물과 탱크조건에 따라서 다양한 적용
- ✓SLCA-HL은 펌프를 ON-OFF할수 있고 HH 와 LL 경보 사용
- ✓2-wire 가능
| 모델 | ST-POINT |
|---|---|
| 타입 | 플로트 타입 레벨 스위치 |
| 측정 범위 | Max. 5m |
| 사용 온도 | SUS304/316/PTFE : -10℃∼100℃ PVC : -10℃∼60℃ |
| 사용 압력 | SUS304/316 : 최대 10㎏/㎠ PVC/PTFE : 최대 2㎏/㎠ |
| 출력 | 기본형 : 1∼4 point 옵션형 : 5 point 접점용량 : 0.5A 300V AC / 0.5A 300V DC |
| 비고 | ABS HEAD TYPE 단종 |
페이지를 누르면 크게 볼 수 있습니다 (두 손가락으로 확대).
자료 출처: Seojin Instech 제품 카탈로그
