SOL

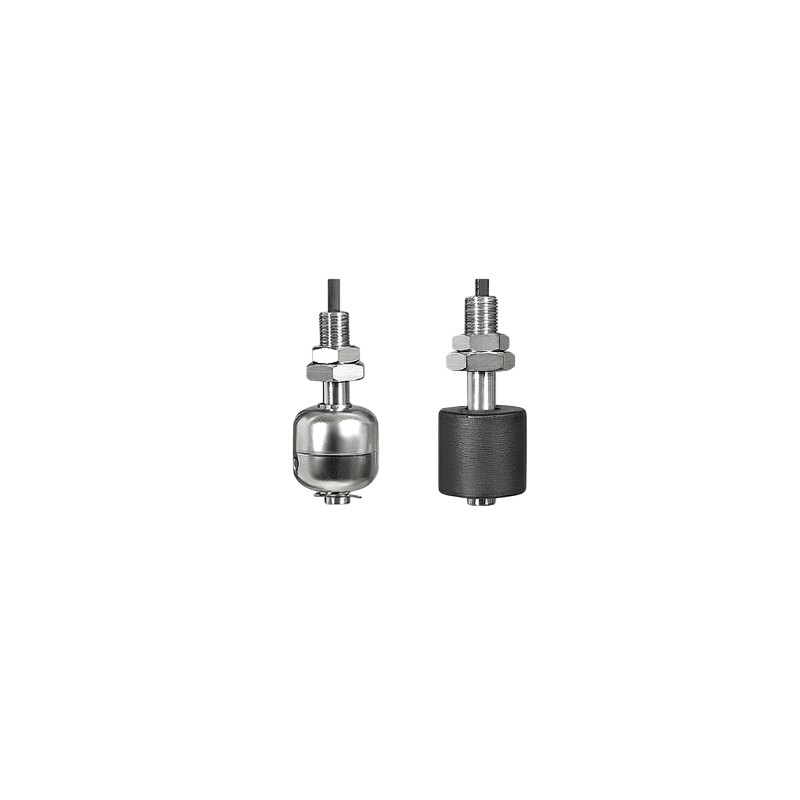

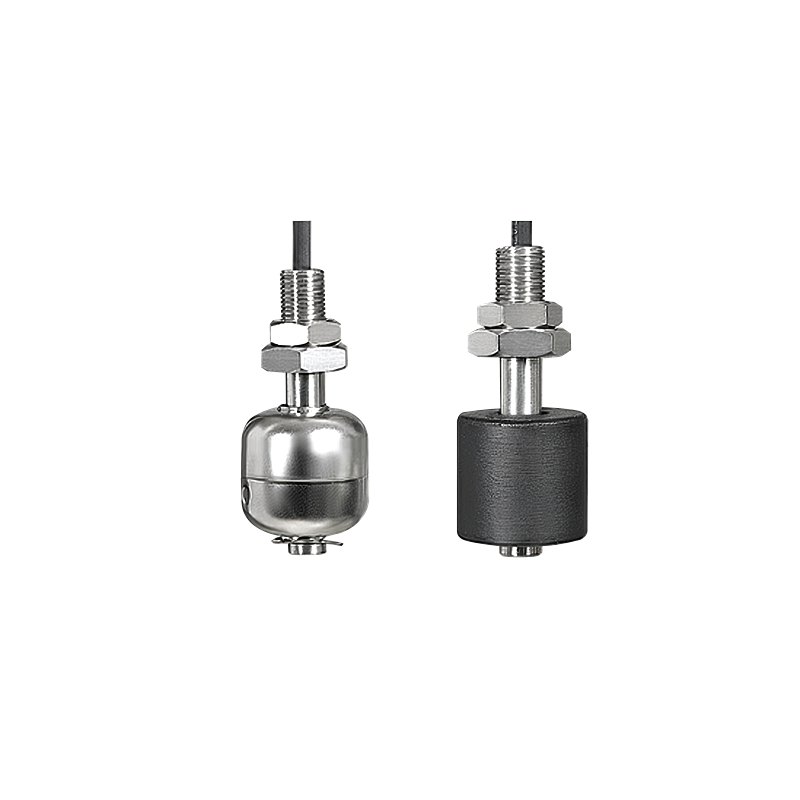

미니 플로트 타입 레벨 스위치
제조사 SEOJIN INSTECH (대한민국)공식 대리점
리드스위치와 자석을 이용하여 동작하는 계기로서, 액면의 수위 변화로 플로트가 부력에 의하여 상하로 움작이는데 제어수위에 도달하면 플로트 내의 자석이 가운데 파이프(stem)내의 리드스위치를 작동시켜서 해당되는 접점이 출력되어 레벨(수위)을 조절할 수 있도록 신호는 전송합니다.
- 측정 범위
- 57~1000mm(Max)
- 사용 온도
- -10~100℃(Max)
- 사용 압력
- ATM~10kgf/㎠
- 출력
- 0.5A(50W)
측정 원리
리드스위치와 자석을 이용하여 동작하는 계기로서, 액면의 수위 변화로 플로트가 부력에 의하여 상하로 움작이는데 제어수위에 도달하면 플로트 내의 자석이 가운데 파이프(stem)내의 리드스위치를 작동시켜서 해당되는 접점이 출력되어 레벨(수위)을 조절할 수 있도록 신호는 전송합니다.
적용 분야
적용 측정 매체: 액체
제품 특징
- ✓초 소형크기
- ✓저렴한 비용
- ✓신뢰성 우수 및 장시간 수명
- ✓광범위한 액체에 적용 가능
- ✓설치가 쉬움
| 모델 | SOL |
|---|---|
| 타입 | 미니 플로트 타입 레벨 스위치 |
| 측정 범위 | 57~1000mm(Max) |
| 사용 온도 | -10~100℃(Max) |
| 사용 압력 | ATM~10kgf/㎠ |
| 출력 | 0.5A(50W) |
| 전원 | 300V AC/350V (50W) |
| 비고 | 자세한 내용 및 사양은 카다로그를 참고바랍니다. |
페이지를 누르면 크게 볼 수 있습니다 (두 손가락으로 확대).
자료 출처: Seojin Instech 제품 카탈로그
