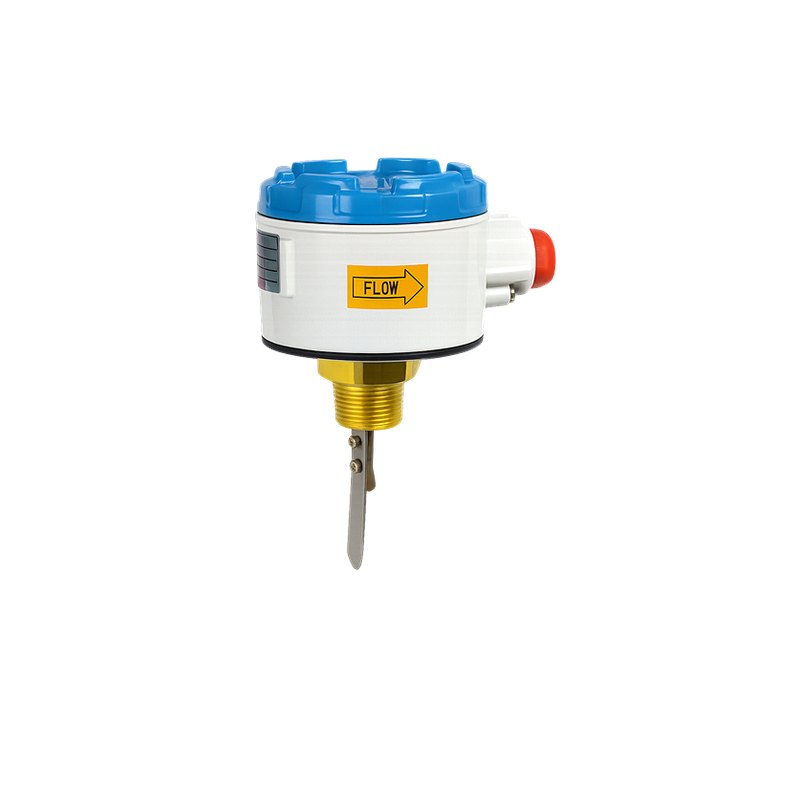

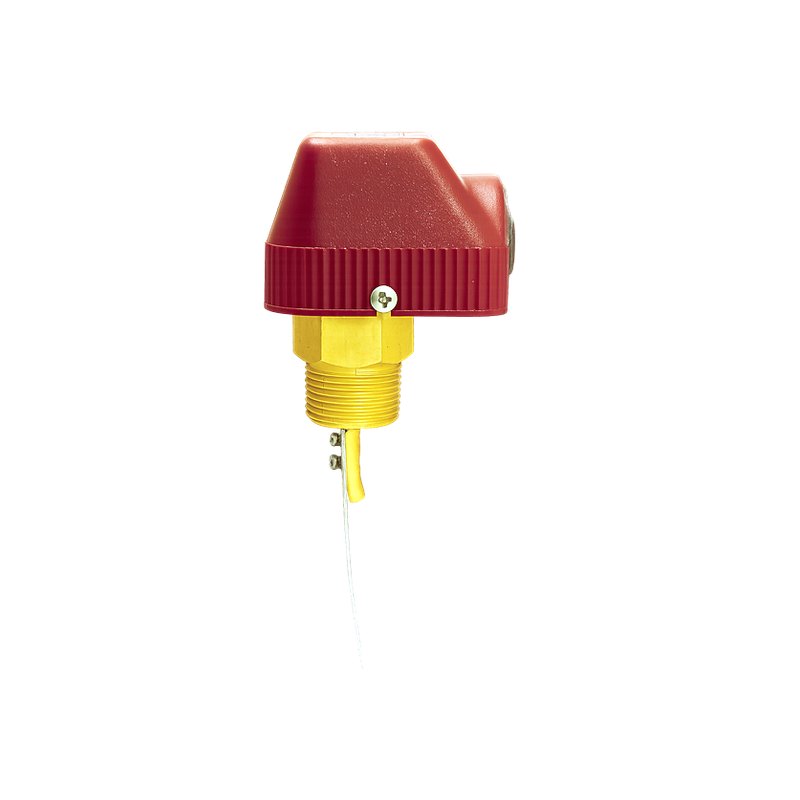

SF
플로우 스위치
제조사 SEOJIN INSTECH (대한민국)공식 대리점
벨로우즈의 원리를 이용하여 동작하는 계기로서 파이프 속에서 일정량의 액체가 흐르게 되면 파이프 속으로 취입된 플로워 스위치의 패달이 밀리면서 벨로우즈가 수축됨과 동시에 마이크로스위치를 동작시켜서 출력접점을 내주는 동작
- 측정 범위
- PT 3/4" : 1"
- 사용 온도
- 기본형 : -10℃∼80℃
- 사용 압력
- 최대 10㎏/㎠
- 출력
- 1 SPDT
측정 원리
벨로우즈의 원리를 이용하여 동작하는 계기로서 파이프 속에서 일정량의 액체가 흐르게 되면 파이프 속으로 취입된 플로워 스위치의 패달이 밀리면서 벨로우즈가 수축됨과 동시에 마이크로스위치를 동작시켜서 출력접점을 내주는 동작
적용 분야
유량이 흐르는 각종 관냉각수 펌프, 모터기타
제품 특징
- ✓견고한 기계구조와 안정된 동작
- ✓관경크기에 따른 패달 선택
- ✓방수형 구조
- ✓폭 넓은 유량 범위
| 모델 | SF |
|---|---|
| 타입 | 플로우 스위치 |
| 측정 범위 | 기본형 PT 3/4" : 1" PT 1" : 3" 옵션형 : 6" |
| 사용 온도 | 기본형 : -10℃∼80℃ 옵션형 : -10℃∼100℃ |
| 사용 압력 | 최대 10㎏/㎠ |
| 출력 | 1 SPDT 접점용량 : 10A 250V AC |
페이지를 누르면 크게 볼 수 있습니다 (두 손가락으로 확대).
자료 출처: Seojin Instech 제품 카탈로그
