레벨계레벨 스위치 (액체용)

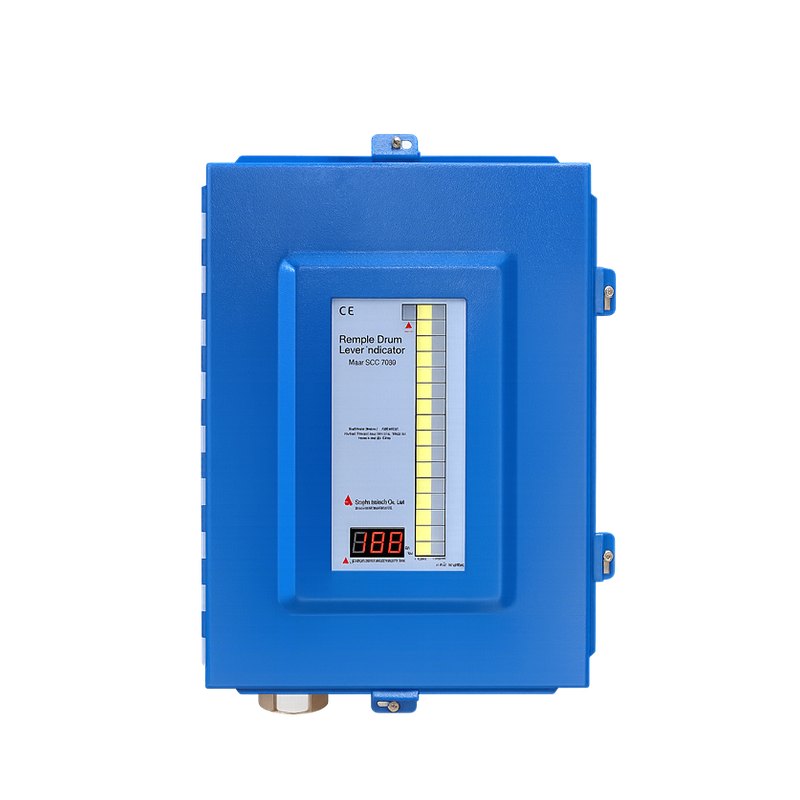

SDG-3000 / SDS-3000

Name: (주)서광계기
Address: 경기도 부천시 부광로 220, 507호 (우성테크노파크1), 부천시, 경기도, 14786, KR
Telephone: 02-6396-4671

드럼레벨 게이지 / 드럼레벨 스위치 (RDLI / RDLS)

제조사 SEOJIN INSTECH (대한민국)공식 대리점

전극(Electrode)과 수위 컬럼(Water Column) 벽면 사이의 저항을 측정하여 증기(고저항)와물(저저항)의 상태를 구분하고 수위를 감지함

전극(Electrode)과 수위 컬럼(Water Column) 벽면 사이의 저항을 측정하여 증기(고저항)와물(저저항)의 상태를 구분하고 수위를 감지함

발전소(화력, 원자력), 석유화학, 제강, 시멘트, 제지 공장 등의 고압/고온 스팀 드럼 수위 모니터링

✓구동 부품이 없어 신뢰성이 높고 유지보수가 간이함
✓단선(Disconnected wire), 전극 누설(Leaky electrode), 전극 오염(Material build-up) 시 경보 및 표시 기능 제공
✓CPU 기반 마이크로프로세서 제어로 정밀한 수위 감시 가능
✓최대 6대의 원격 표시기(SRD-32) 추가 연결 지원

모델	SDG-3000 / SDS-3000
타입	드럼레벨 게이지 / 드럼레벨 스위치 (RDLI / RDLS)
측정 범위	(측정 전극 수): 8, 12, 16개 전극 중 선택 가능 (시스템 요구사항에 따라 구성)
사용 온도	최대 560°C (고온용 SHE-56 전극 기준)
사용 압력	최대 300 Bar (4350 psi)
출력	아날로그: 4-20mA 또는 0-20mA (SDG-3000) 릴레이: 5 SPDT (SDG-3000) / 3 DPDT (SDS-3000) 로컬 표시: LED 바 그래프 및 3자리 FND 디지털 메터 (% 표시)
전원	100-240VAC (Free Voltage), 50/60Hz
비고	밀도 오차 감소: 배관 설치 시 고온측(Hot leg) 일부를 노출하여 증기를 응축시킴으로써 드럼 내부와 수위 컬럼 간의 수위 오차(Density Error)를약 20mm 이내로 최소화 가능 보호 등급: IP65 등급의 외함으로 방진 및 방수 성능 확보 규격 준수: ASME Boiler and Pressure Vessel 및 ASME B31.1 규격 준수 구) SDG/SDS-2000 신) SDG/SDS-3000
