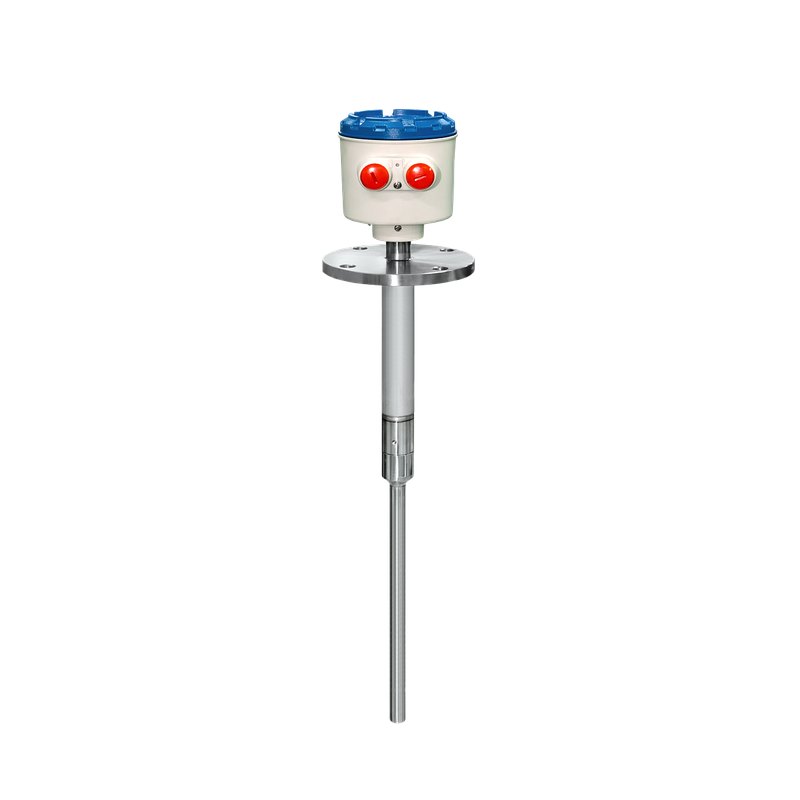

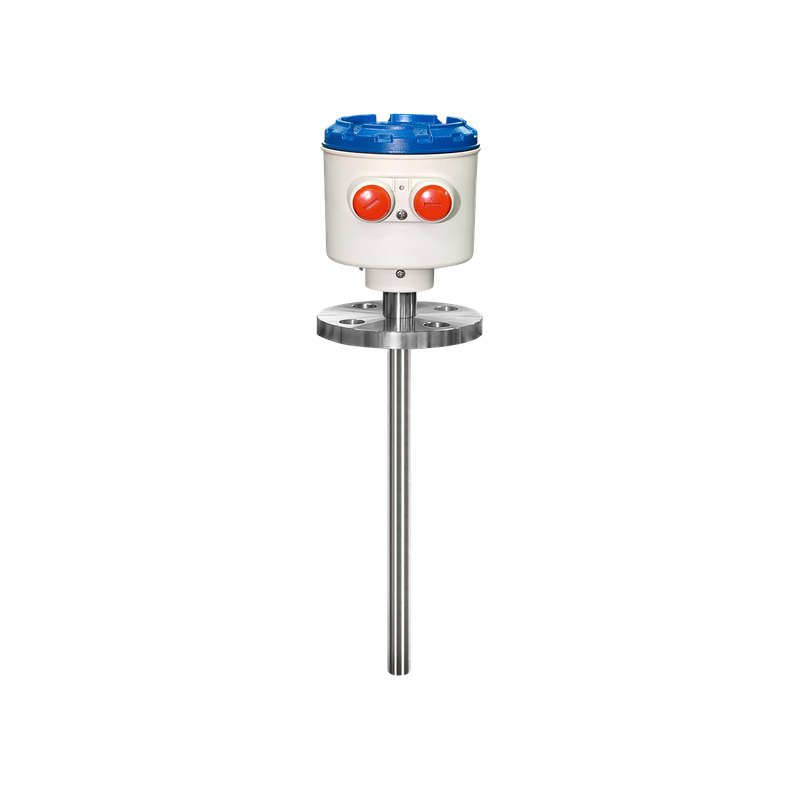

SVL
진동식 레벨 스위치
관련 모델 SVL-15 · SVL-25
제조사 SEOJIN INSTECH (대한민국)공식 대리점
압전소자가 진동을 발생시키는 원리를 이용하여 동작하는 계기로서 변화하는 분체가 검출기에 도달하면 진동되고 있던 압전소자가 진동을 멈추면서 릴레이를 동작시켜 출력을 보내주어 레벨을 조절할 수 있도록 동작
- 측정 범위
- 기본형 : 270mm
- 사용 온도
- -20℃∼80℃
- 사용 압력
- 최대 10㎏/㎠
- 출력
- 1 DPDT
측정 원리
압전소자가 진동을 발생시키는 원리를 이용하여 동작하는 계기로서 변화하는 분체가 검출기에 도달하면 진동되고 있던 압전소자가 진동을 멈추면서 릴레이를 동작시켜 출력을 보내주어 레벨을 조절할 수 있도록 동작
적용 분야
분말코피, 분말밀크, 쵸코렛,벤가라등 미분말설탕, 소금,소맥분,곡물류,분제,유리원료,플라스틱,파우다일반 분.입체기타
제품 특징
- ✓검출부의 강도가 큼
- ✓호퍼진동의 영향 적고 동작 안정
- ✓측정물에 의한 감도조정 불요
- ✓간단한 설치 & 조정
- ✓방폭형 가능
| 모델 | SVL |
|---|---|
| 타입 | 진동식 레벨 스위치 |
| 측정 범위 | 기본형 : 270mm 옵션형 Rod : 4000mm Flexible : 5000mm |
| 사용 온도 | -20℃∼80℃ |
| 사용 압력 | 최대 10㎏/㎠ |
| 출력 | 1 DPDT 접점용량 : 5A 250V AC |
| 전원 | 110/220V AC, 50/60Hz |
페이지를 누르면 크게 볼 수 있습니다 (두 손가락으로 확대).
자료 출처: Seojin Instech 제품 카탈로그
