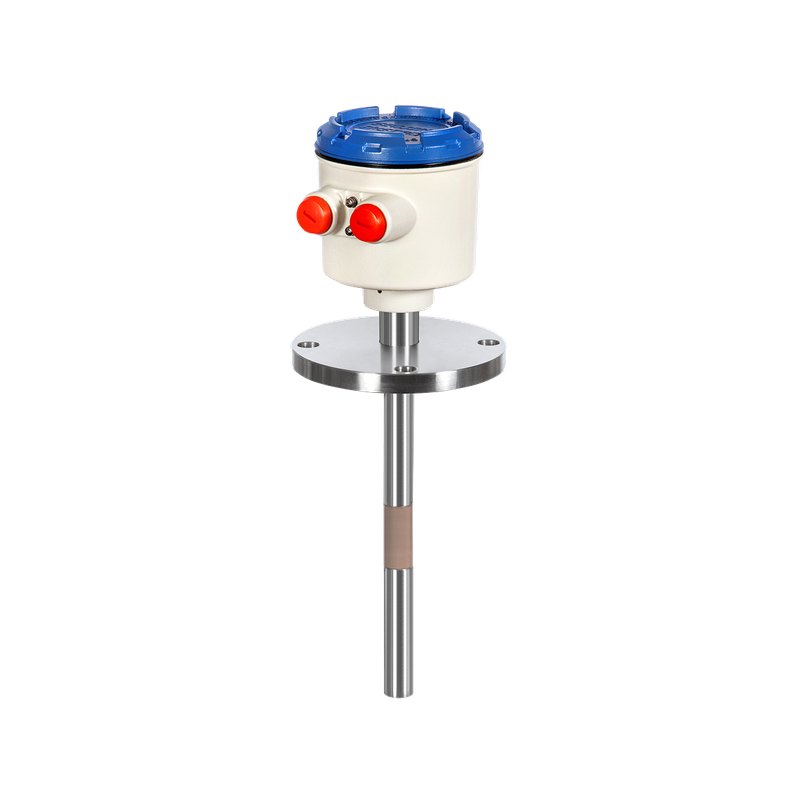

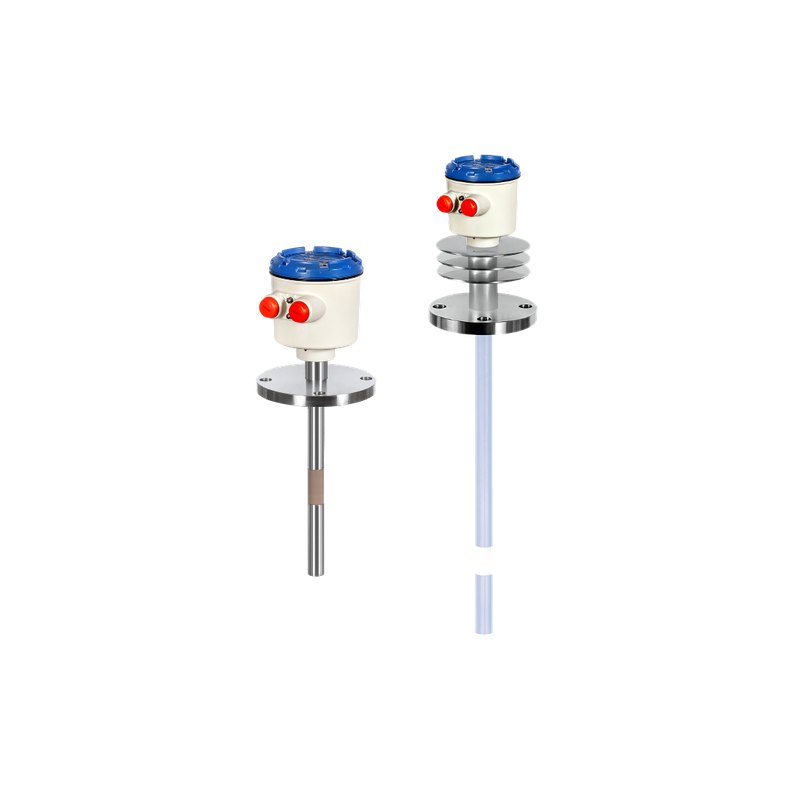

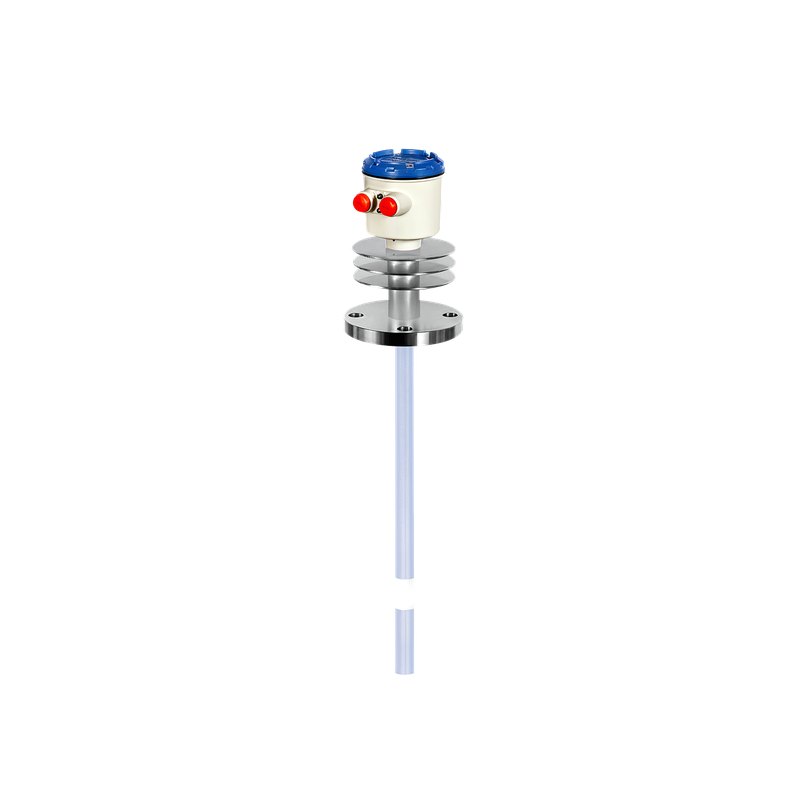

SCAP
정전용량식 레벨 스위치
제조사 SEOJIN INSTECH (대한민국)공식 대리점
도전체 사이에는 정전용량값이 발생하는원리를 이용하여 센서 Probe와 탱크등의 도전체 사이에 공기층이 있을때와 측정매체가 있을 때와의 비유전율(εr)차이에 의해 정전용량 C값이 변하게 된다.
- 측정 범위
- 250~4000 mm(Max)
- 사용 온도
- -20~230 ℃(Max)
- 사용 압력
- ATM~10kgf/㎠(Max)
- 출력
- DPDT(5A, 250V AC, 5A 30V DC)
측정 원리
도전체 사이에는 정전용량값이 발생하는원리를 이용하여 센서 Probe와 탱크등의 도전체 사이에 공기층이 있을때와 측정매체가 있을 때와의 비유전율(εr)차이에 의해 정전용량 C값이 변하게 된다. 정전용량식 Level Switch는 이러한 정전용량값의 변화를 감지하여 접점이 출력되어 레벨(수위)을 조절할 수 있도록 신호는 전송합니다.
적용 분야
적용 측정 매체: 액체, 분체, 괴체
제품 특징
- ✓측정물을 채우지 않고 정밀 셋팅(켈리브레이션)이 가능
- ✓H/L Alarm(Fail safe) 설정 가능
- ✓미소한 정전용량값 측정 가능(1pF 변화에도 감지)
- ✓현장에서 Probe 길이 조정이 가능하다. (SCAP-4 )
- ✓각종 액체, 분체, 입체, 괴체, 서로 다른 두 액체의 계면, 철강, 석탄, 식품, 의약품, 석유화학, 화학, 액체 중의 침전물의 측정에 사용된다.
- ✓Probe는 단순한 구조로서 설치, 보수가 쉬움, 수명이 길다.
- ✓용도에 따라서 다양한 Probe가 준비되어 있고 고온, 저온, 고압, 저압, 진공, 부식성이 있는 물질 등 특수 조건의 레벨 측정
| 모델 | SCAP |
|---|---|
| 타입 | 정전용량식 레벨 스위치 |
| 측정 범위 | 250~4000 mm(Max) |
| 사용 온도 | -20~230 ℃(Max) |
| 사용 압력 | ATM~10kgf/㎠(Max) |
| 출력 | DPDT(5A, 250V AC, 5A 30V DC) |
| 전원 | 110V/220V AC ±10% 50/60Hz |
| 비고 | 자세한 내용 및 사양은 카다로그를 참고바랍니다. |
페이지를 누르면 크게 볼 수 있습니다 (두 손가락으로 확대).
자료 출처: Seojin Instech 제품 카탈로그
제품인증 19
PDFSCAP_EX-KOSHA(EN).pdf↓PDFSCAP_EX-KOSHA(KR).pdf↓PDFSCAP_EX-KTL(EN).pdf↓PDFSCAP_EX-KTL(KR).pdf↓PDFSCAP_KC 전자파인증.pdf↓PDFSCAP-1-A-1-B_IP66-KTL(EN).pdf↓PDFSCAP-1-A-1-B_IP66-KTL(KR).pdf↓PDFSCAP-1-D-1-B_IP66-KTL(EN).pdf↓PDFSCAP-1-D-1-B_IP66-KTL(KR).pdf↓PDFSCAP-2_IP66-KTL(EN).pdf↓PDFSCAP-2_IP66-KTL(KR).pdf↓PDFSCAP-3_IP66-KTL(EN).pdf↓PDFSCAP-3_IP66-KTL(KR).pdf↓PDFSCAP-4_IP66-KTL(EN).pdf↓PDFSCAP-4_IP66-KTL(KR).pdf↓PDFSCAP-5_IP66-KTL(EN).pdf↓PDFSCAP-5_IP66-KTL(KR).pdf↓PDFSCAP-6_IP66-KTL(EN).pdf↓PDFSCAP-6_IP66-KTL(KR).pdf↓
도면 18
PDFSCAP-1-A-1-A-1-A-1.pdf↓PDFSCAP-1-A-1-B-1-A-1.pdf↓PDFSCAP-1-A-2-A-1-A-1.pdf↓PDFSCAP-1-B-1-A-1-A-1.pdf↓PDFSCAP-1-C-1-B-1-A-1.pdf↓PDFSCAP-1-C-1-OP-1-A-1.pdf↓PDFSCAP-1-C-2-B-1-A-1.pdf↓PDFSCAP-1-C-2-OP-1-A-1.pdf↓PDFSCAP-1-D-1-A-1-A-1.pdf↓PDFSCAP-1-D-1-B-1-A-1.pdf↓PDFSCAP-2-A1-B-3-A-1.pdf↓PDFSCAP-2-A-2-B-3-A-1.pdf↓PDFSCAP-3-A-1-B-4-A-1.pdf↓PDFSCAP-3-A-2-B-4-A-1.pdf↓PDFSCAP-4-A-1-B-3-A-1.pdf↓PDFSCAP-4-A-2-B-3-A-1.pdf↓PDFSCAP-5-A-1-B-1-A-1.pdf↓PDFSCAP-6-A-1-B-1-A-1.pdf↓
