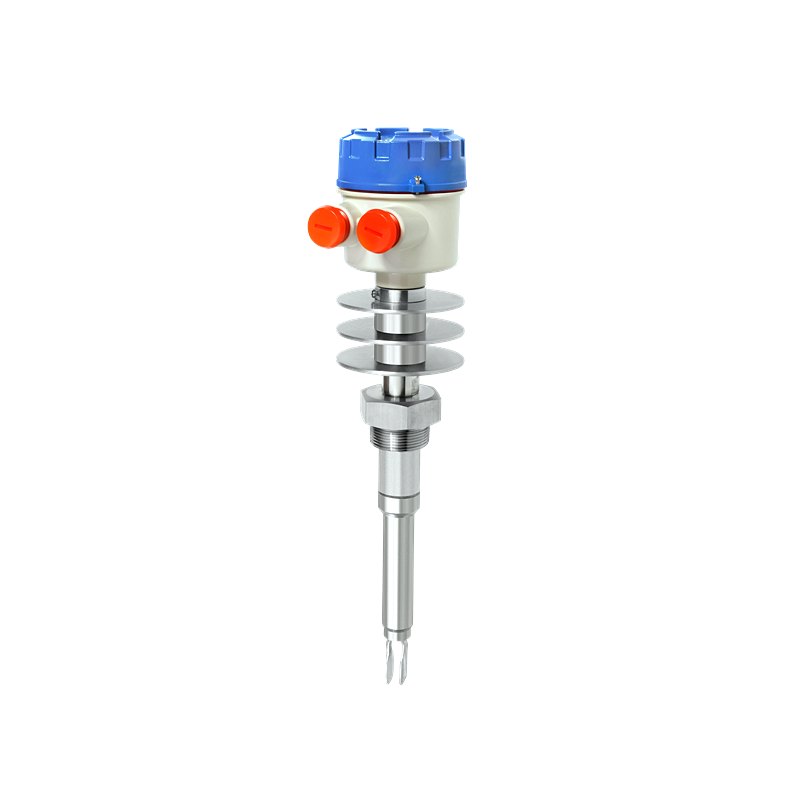

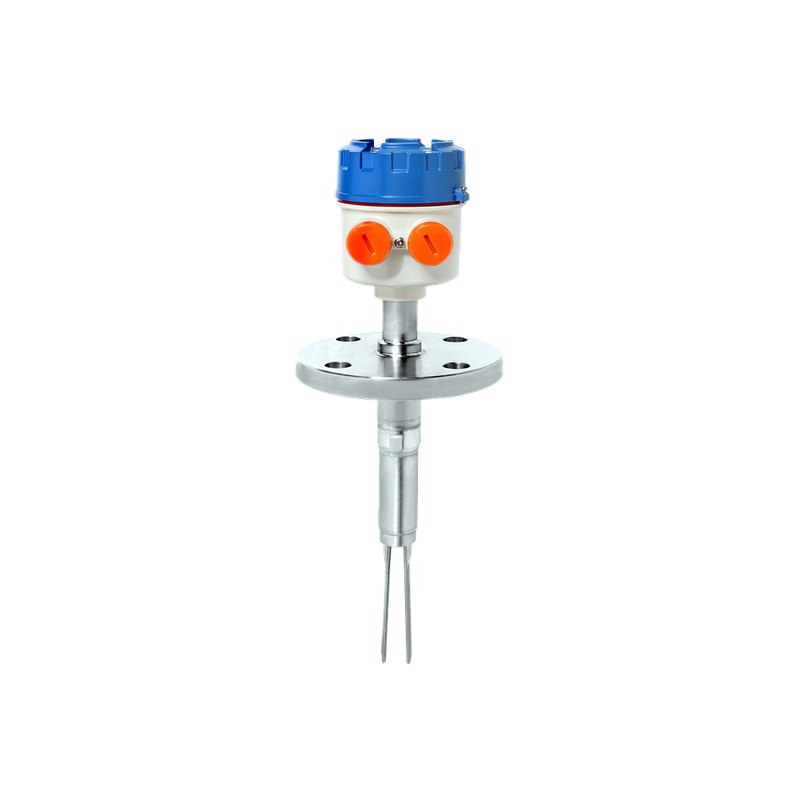

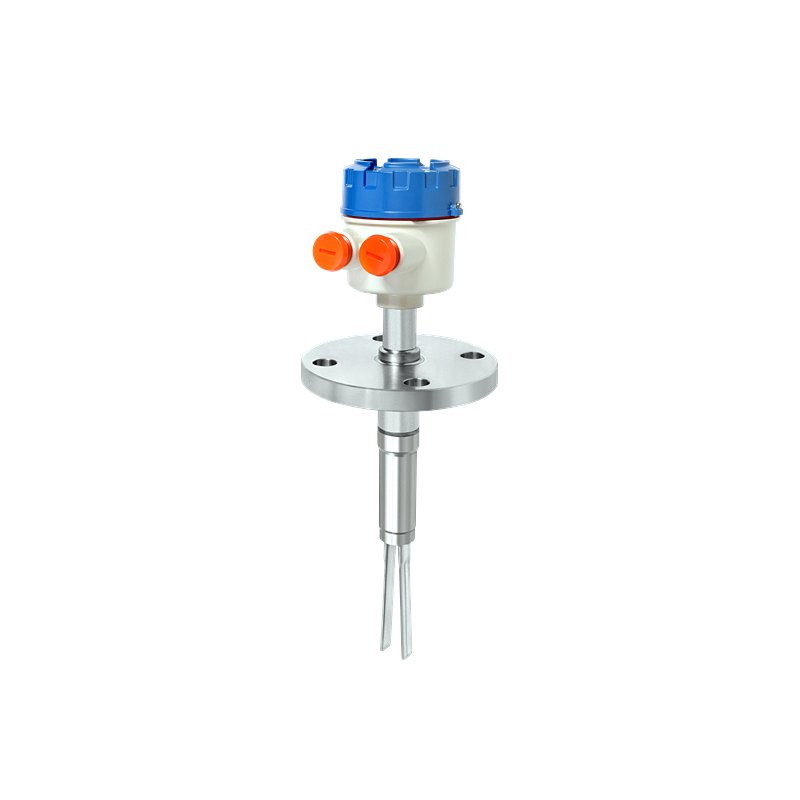

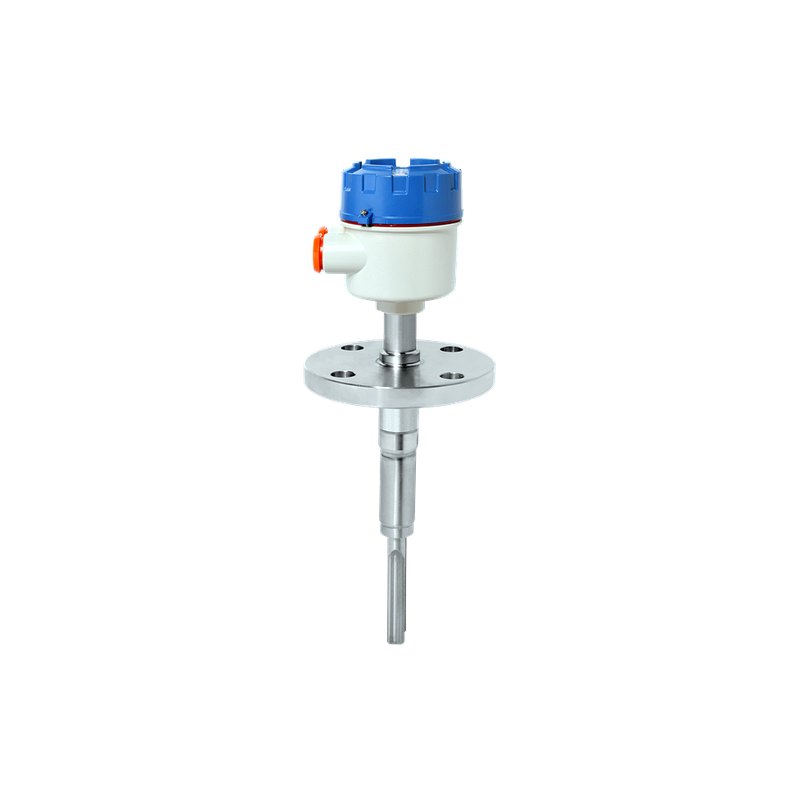

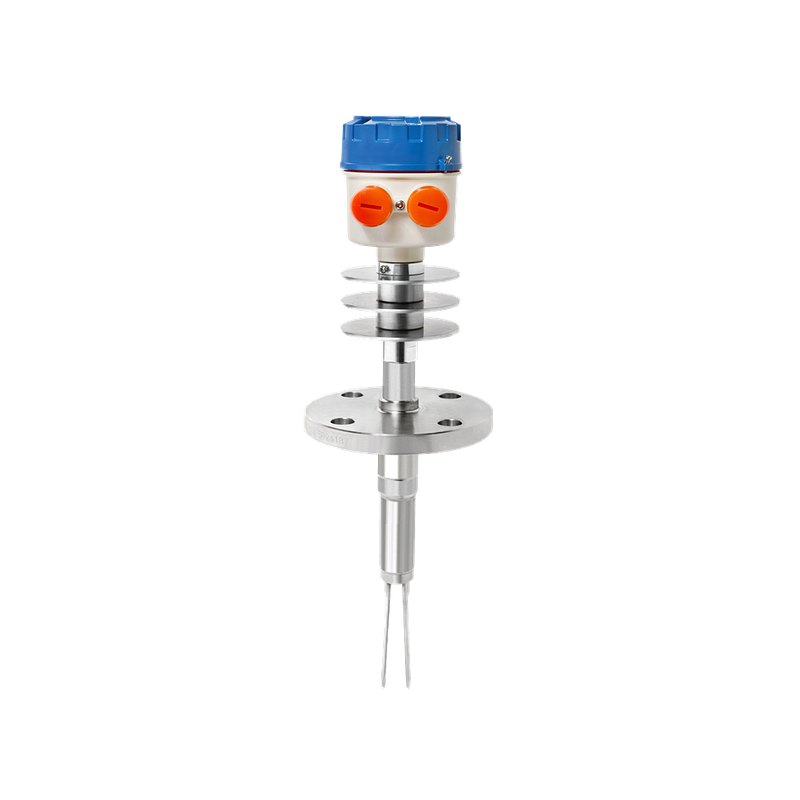

SVF

측정 원리

신형 SVF 시리즈의 튜닝포크 방식 진동 센서는 포크 끝단에 구동용 압전 소자(driven piezoelectric crystal cell)와 반응용 압전 소자(response piezoelectric crystal cell)를 장착하여 작동합니다. 구동용 압전 소자에 전원이 공급되면, 이 소자와 반응용 소자 사이에 반복적인 인력과 반발력이 발생하며, 이를 통해 진동이 생성됩니다. 튜닝포크 진동 센서의 구조는 전동 모터와 유사합니다. 모터에 전원이 공급되면, 반응용 압전 소자와 코일의 상호작용에 의해 역기전력(back electromotive force)이 발생하는 원리와 동일하게 작동합니다. 이 센서가 액체, 고체, 분말 등 다양한 물질에 접촉되면, 역기전력의 감쇠(damping)에 의해 리드선에 흐르는 전류가 증가합니다. 이 전류 변화는 증폭기(amplifier)에서 감지되며, 출력 신호로 변환되어 전달됩니다.

제품 특징

• ✓Measures Sensitivity
• ✓Liquid density : Min 0.5 g/cm3
• ✓Bulk Weight : Min. 100 g/l ( 0.1 g/cm³)
• ✓Particle Size Limit Max. 10mm
• ✓Probe End Static Load 1.25kN. Std N.A (Top Mount)
