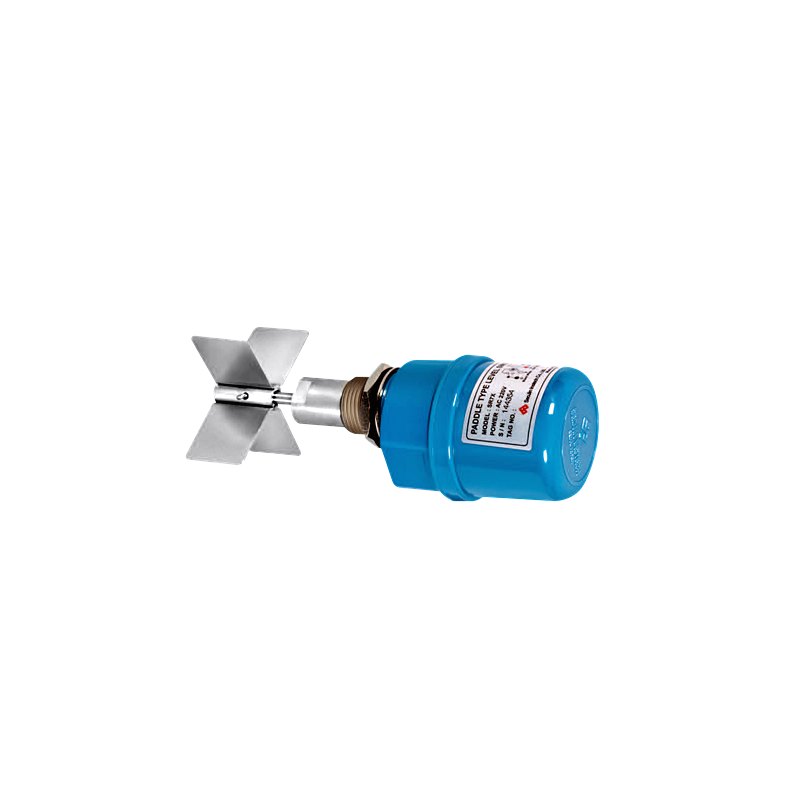

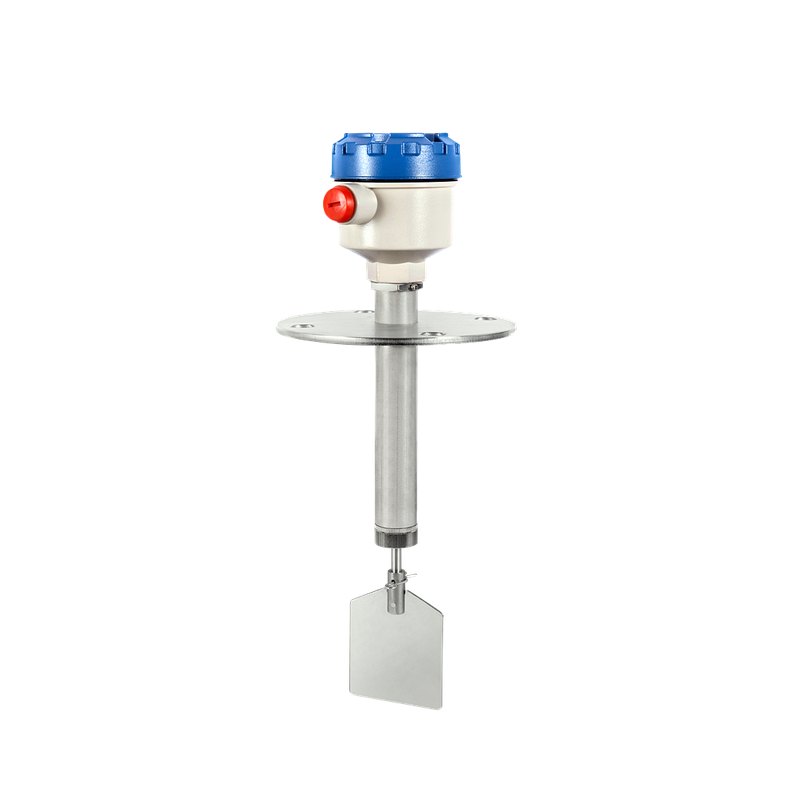

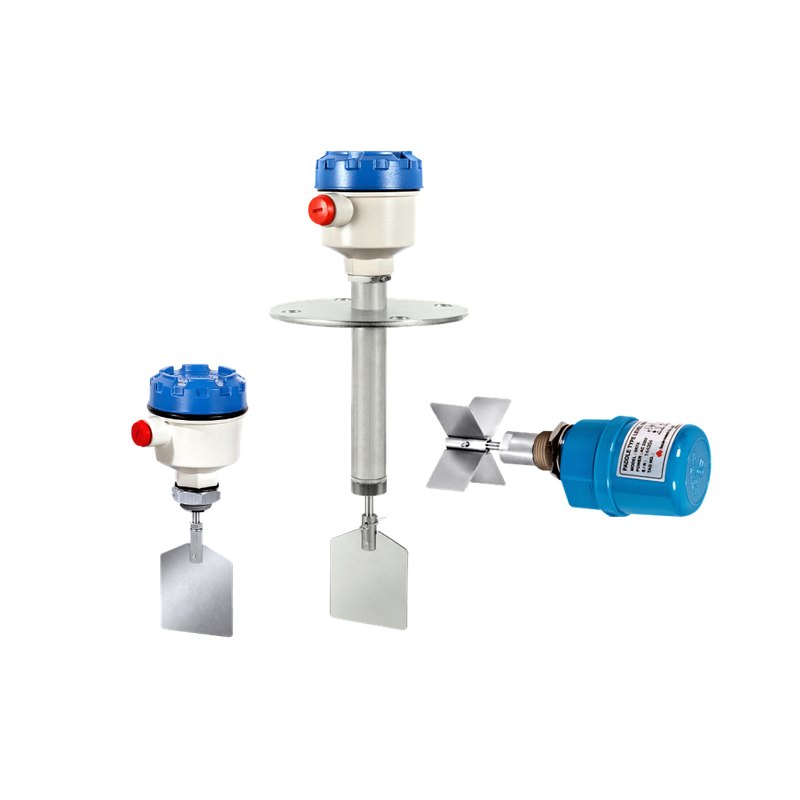

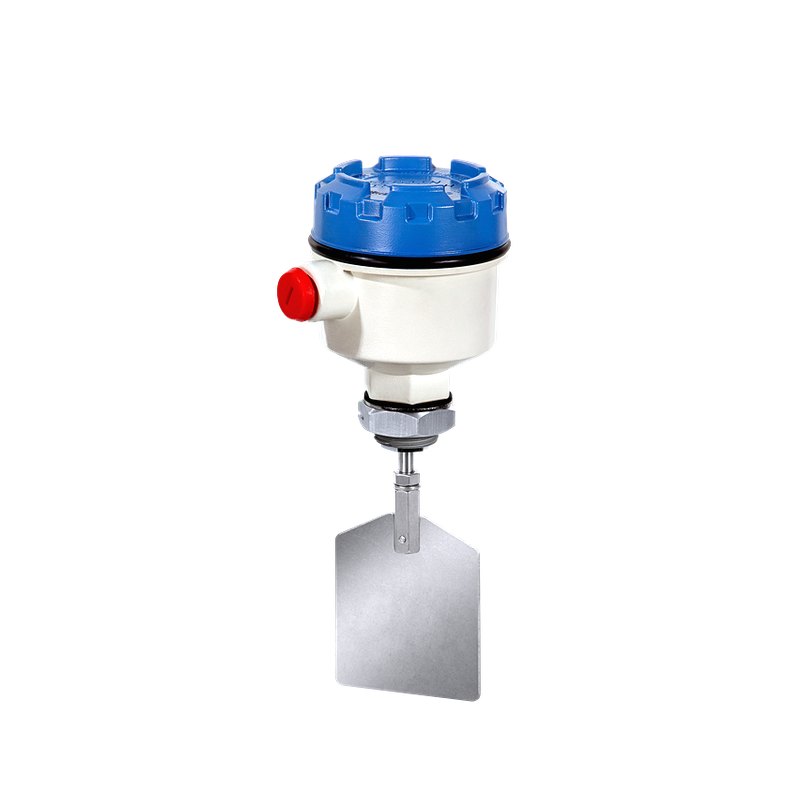

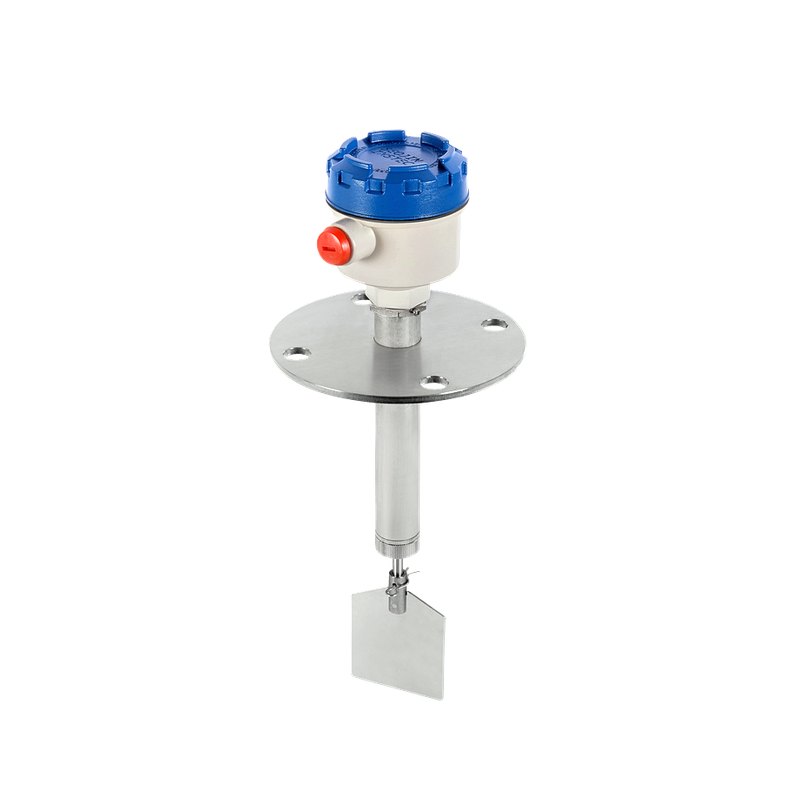

SPS+ / SR7
패들식 레벨 스위치
관련 모델 SR7X · SPS · SPS+
제조사 SEOJIN INSTECH (대한민국)공식 대리점
페달의 회전운동을 이용하여 동작하는 계기로서 변화하는 분체가 회전하고 있는 페달에 도달하면은 회전운동이 정지되면서 마이크로스위치를 동작시켜 출력을 내줌으로써 레벨을 조절할 수 있도록 동작
- 측정 범위
- SR7 : 69/128mm
- 사용 온도
- 기본형 : -10℃∼80℃
- 사용 압력
- ATM.
- 출력
- 1 SPDT
측정 원리
페달의 회전운동을 이용하여 동작하는 계기로서 변화하는 분체가 회전하고 있는 페달에 도달하면은 회전운동이 정지되면서 마이크로스위치를 동작시켜 출력을 내줌으로써 레벨을 조절할 수 있도록 동작
적용 분야
플라스틱 모형 제작기계플라스틱 산업장비호퍼로타정미기계곡물처리기계기타
제품 특징
- ✓소형화
- ✓저렴한 가격
- ✓감도 조정
- ✓간단한 설치 & 유지보수
| 모델 | SPS+ / SR7 |
|---|---|
| 타입 | 패들식 레벨 스위치 |
| 측정 범위 | 기본형 SR7 : 69/128mm SPS+ : 100/271mm (STD. P TYPE PALLDE) 옵션형 파이프 연장 : 200~2300mm |
| 사용 온도 | 기본형 : -10℃∼80℃ 옵션형 : -10℃∼150℃ |
| 사용 압력 | ATM. |
| 출력 | 1 SPDT 접점용량 : 5A 250V AC |
| 전원 | SPS+ : 220V AC 50/60Hz SR7 : 110 or 220V AC, 50/60Hz |
| 비고 | 구형) SPS 단종 신형) SPS+ |
페이지를 누르면 크게 볼 수 있습니다 (두 손가락으로 확대).
자료 출처: Seojin Instech 제품 카탈로그
