레벨계
탱크·사일로 내 액체와 분체의 수위를 연속 측정하거나 상·하한을 감지합니다.
레벨계레벨 스위치 (분체용)

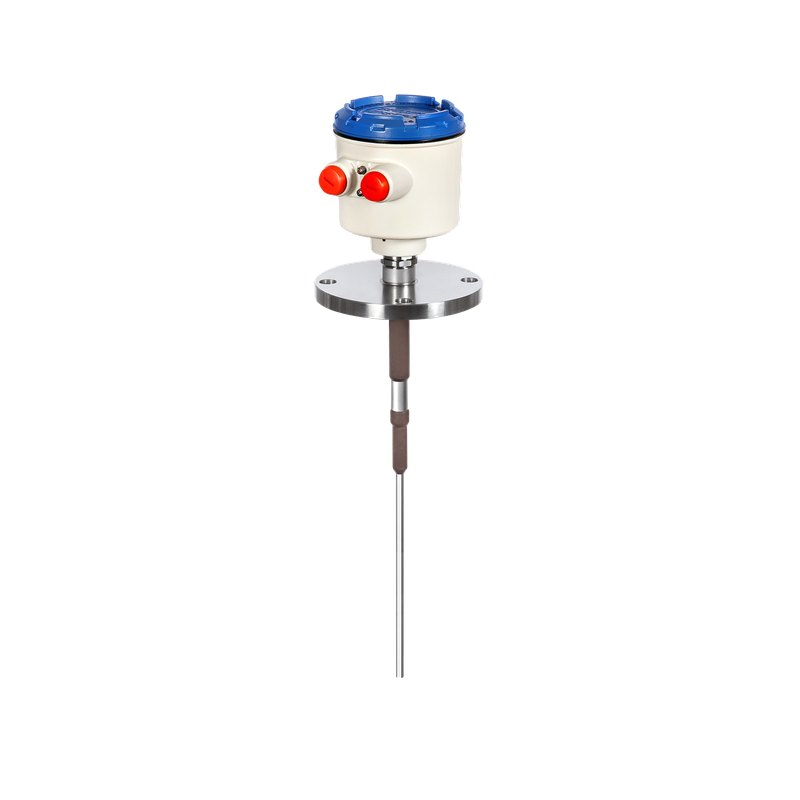

SRF
라디오 주파수식 레벨 스위치
관련 모델 SRF-600 · SRF-900
제조사 SEOJIN INSTECH (대한민국)공식 대리점
도전체 사이에 발생되는 정전기의 원리를 이용하여 동작하는 계기로서측정전극과 어스전극 사이에는 측정물의 유전율에 따라 변화되는 정전용량값을 감지하여 릴레이로 출력을 보내주어 레벨을 조절할 수 있도록 동작
- 측정 범위
- 기본형 : 371/381mm
- 사용 온도
- 기본형 : -20℃∼80℃
- 사용 압력
- ATM.
- 출력
- SRF-600 : 10mA/20mA DC
측정 원리
도전체 사이에 발생되는 정전기의 원리를 이용하여 동작하는 계기로서측정전극과 어스전극 사이에는 측정물의 유전율에 따라 변화되는 정전용량값을 감지하여 릴레이로 출력을 보내주어 레벨을 조절할 수 있도록 동작
적용 분야
화학/석유화학산업전력설비산업식료,사료,곡물,펄프,종이,정수, 하수처리산업제약사업기타
제품 특징
- ✓고온형으로 설계
- ✓편리한 조정
- ✓간단한 설치
- ✓헤드 & 프로브 분리가능
- ✓자동 보상기능 내장
- ✓방폭형 가능
| 모델 | SRF |
|---|---|
| 타입 | 라디오 주파수식 레벨 스위치 |
| 측정 범위 | 기본형 : 371/381mm 옵션형 : 1000mm |
| 사용 온도 | 기본형 : -20℃∼80℃ 옵션형 : -20℃∼500℃ |
| 사용 압력 | ATM. |
| 출력 | SRF-600 : 10mA/20mA DC SRF-900 : 1 DPDT 접점용량 : 5A 250V AC |
| 전원 | SRF-600 : 16∼30V DC SRF-900 : 110/220V AC, 60Hz |
페이지를 누르면 크게 볼 수 있습니다 (두 손가락으로 확대).
자료 출처: Seojin Instech 제품 카탈로그
제품인증 14
PDFSRF-900_EX-KTL(EN).pdf↓PDFSRF-900_EX-KTL(KR).pdf↓PDFSRF-900_IP66-KTL(EN).pdf↓PDFSRF-900_IP66-KTL(KR).pdf↓PDFSRF-900_KC전자파인증.pdf↓PDFSRF-600,900_EX-KOSHA(EN).pdf↓PDFSRF-600,900_EX-KOSHA(KR).pdf↓PDFSRF-600_EX-KTL(EN).pdf↓PDFSRF-600_EX-KTL(KR).pdf↓PDFSRF-600_IP66-KTL(EN).pdf↓PDFSRF-600_IP66-KTL(KR).pdf↓PDFSRF-600_KC 전자파인증.pdf↓PDFSRF-REMOTE_IP66-KTL(EN).pdf↓PDFSRF-REMOTE_IP66-KTL(KR).pdf↓
도면 1
