레벨계레벨 트랜스미터

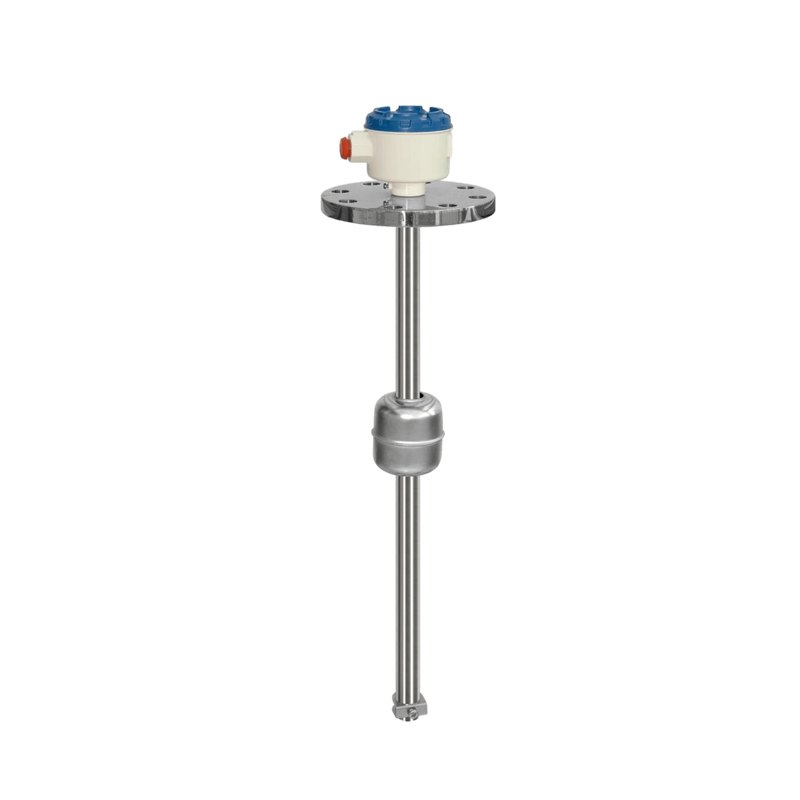

ST-600
플로트식 레벨트랜스미터
제조사 SEOJIN INSTECH (대한민국)공식 대리점
액위의 변화에 따라 플로트가 부력에 의해서 상하부로 이동하면서 파이프내의 저항값을 변화시켜 그 변화된 신호를 전류신호인 DC 4∼20mA로 변화되어 출력함으로써 레벨을 조절 및 지시할 수 있도록 동작
- 측정 범위
- 최대 5.9m
- 사용 온도
- 기본형 : -20℃∼60℃
- 사용 압력
- 304SS/316SS : 최대 10㎏/㎠
- 출력
- 4∼20mA DC
측정 원리
액위의 변화에 따라 플로트가 부력에 의해서 상하부로 이동하면서 파이프내의 저항값을 변화시켜 그 변화된 신호를 전류신호인 DC 4∼20mA로 변화되어 출력함으로써 레벨을 조절 및 지시할 수 있도록 동작
적용 분야
공업용수, 순수, 하수, 음료수선박관계 각 탱크LPG, 화학약품, 기름, 산성액, 용제액기타
제품 특징
- ✓다른 레벨계보다 저렴한 가격
- ✓원격/현장 지시
- ✓다양한 측정물에 대한 검출부 재질 선택
- ✓원격 지시/제어
- ✓방폭형
| 모델 | ST-600 |
|---|---|
| 타입 | 플로트식 레벨트랜스미터 |
| 측정 범위 | 최대 5.9m |
| 사용 온도 | 기본형 : -20℃∼60℃ 옵션형 : -20℃∼최대 150℃ 주)방폭 사양 및 재질에 따른 최대 온도는 달라질 수 있습니다. |
| 사용 압력 | 304SS/316SS : 최대 10㎏/㎠ PVC/PTFE : 최대 2㎏/㎠ |
| 출력 | 4∼20mA DC |
| 전원 | 15 ~ 32V DC |
| 비고 | ABS HEAD TYPE 단종 |
페이지를 누르면 크게 볼 수 있습니다 (두 손가락으로 확대).
자료 출처: Seojin Instech 제품 카탈로그
도면 12
PDFST-600-A(B)-1-A-1-A-2-A.pdf↓PDFST-600-A(B)-1-A-1-A-3-A.pdf↓PDFST-600-A(B)-1-A-1-B-2-A.pdf↓PDFST-600-A(B)-1-A-1-B-3-A.pdf↓PDFST-600-B-1-A-1-D-2-A.pdf↓PDFST-600-B-1-A-1-D-3-A.pdf↓PDFST-600-C-1-A-1-B-1(2inch).pdf↓PDFST-600-C-1-A-1-B-1.pdf↓PDFST-600-C-1-A-1-C-1(2inch).pdf↓PDFST-600-C-1-A-1-C-1.pdf↓PDFST-600-D-1-A-1-B-1.pdf↓PDFST-600-D-1-A-1-C-1.pdf↓
