레벨계레벨 트랜스미터

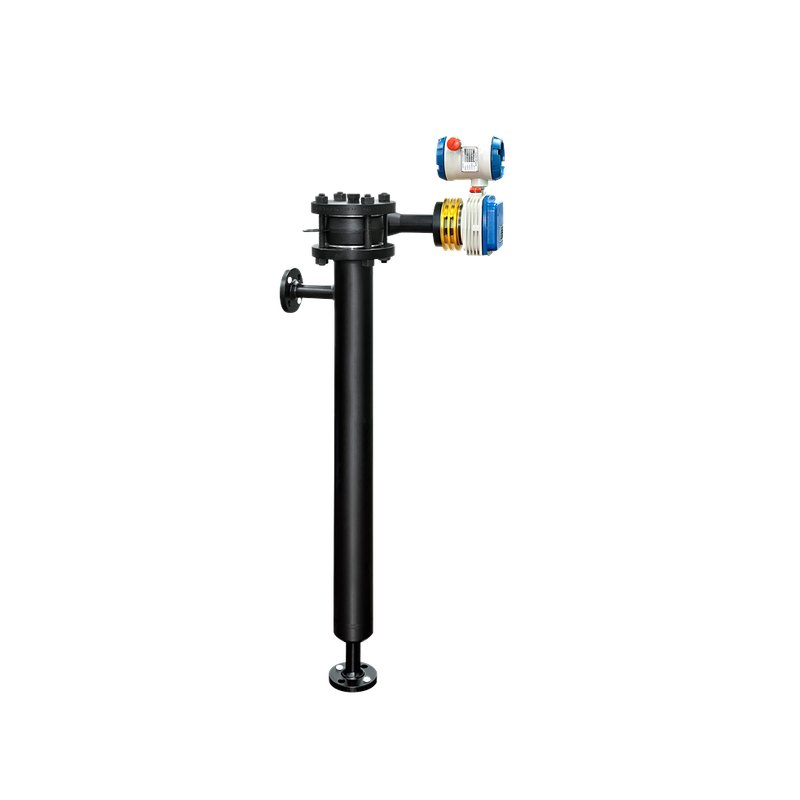

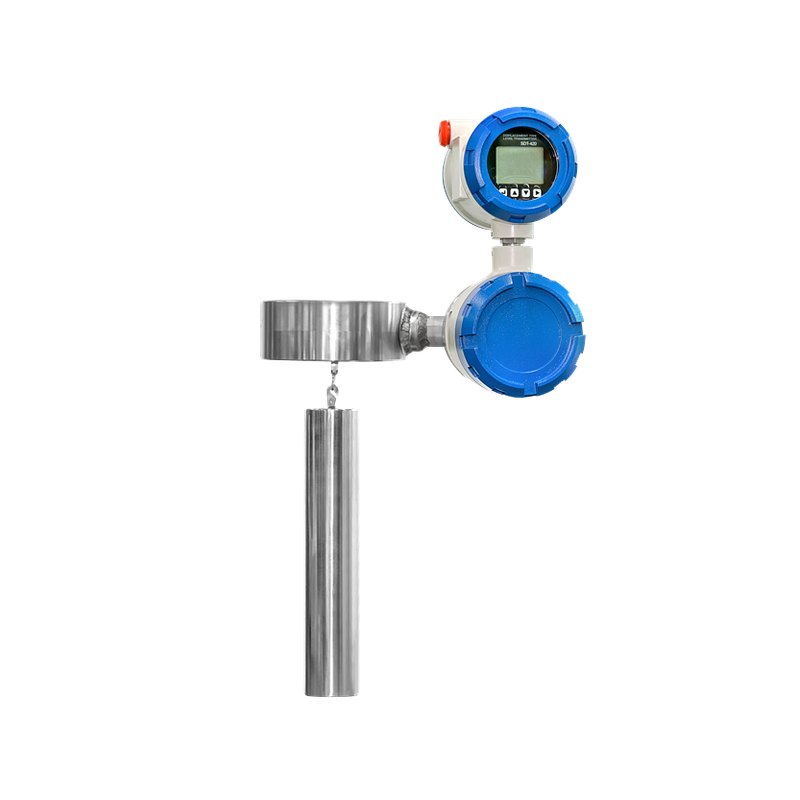

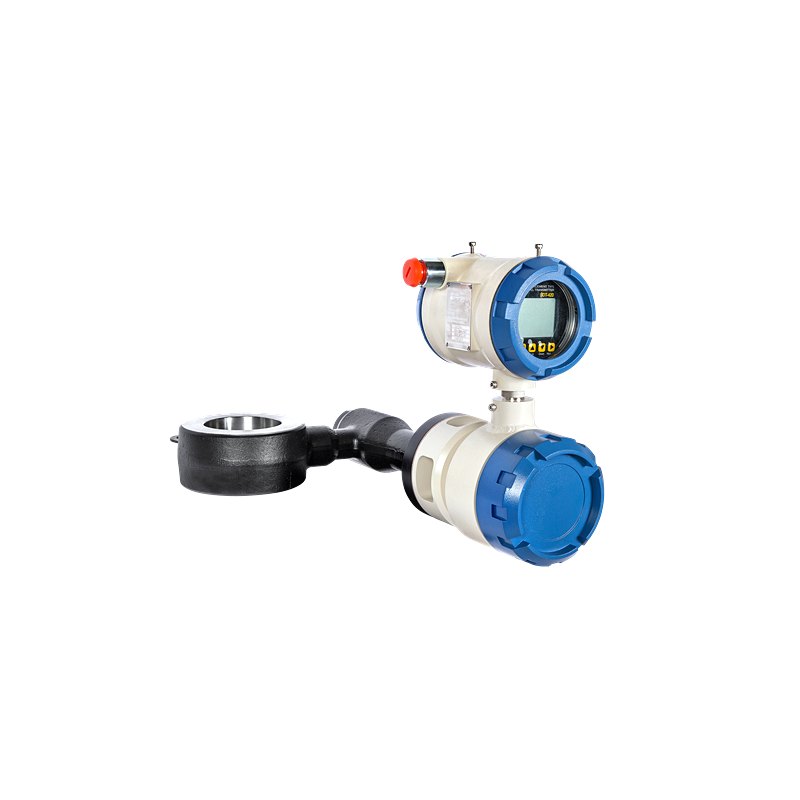

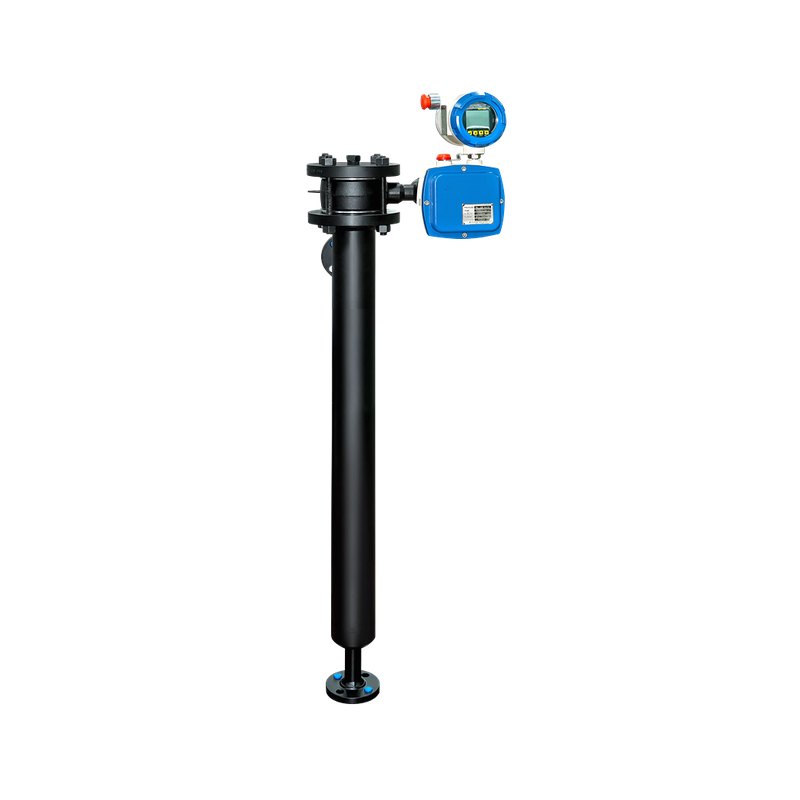

SDT-420
토르크 튜브 타입 디스플레이서 레벨 트랜스미터
제조사 SEOJIN INSTECH (대한민국)공식 대리점
액위의 변화에 따른 플로트에 작용하는 힘이 변화하는 값을 로드셀이 감지하여 그 감지된 신호를 전류신호인 DC 4∼20mA로 변화시켜 출력을 내주어서 레벨을 조절 및 지시할 수 있도록 동작
- 측정 범위
- 350∼2000mm
- 사용 온도
- 최대 450℃
- 사용 압력
- 최대 100㎏/㎠
- 출력
- 4∼20mA DC
측정 원리
액위의 변화에 따른 플로트에 작용하는 힘이 변화하는 값을 로드셀이 감지하여 그 감지된 신호를 전류신호인 DC 4∼20mA로 변화시켜 출력을 내주어서 레벨을 조절 및 지시할 수 있도록 동작
적용 분야
고온/고압형 보일러 탱크하수/정수 탱크화학탱크연료/기름탱크음료탱크기타
제품 특징
- ✓최대압력 100㎏/㎠
- ✓최대온도 450℃
- ✓영점/측정범위 자동조정
- ✓측정범위의 설정변경 기능
- ✓정밀도 ± 0.2% F.S
- ✓연속적인 자가진단 기능
- ✓카버를 열지 않고도 조정가능
- ✓강한 내부식성
- ✓편리한 레벨검출 범위 변경
- ✓HART 통신
- ✓SMART 형식
- ✓방폭형
| 모델 | SDT-420 |
|---|---|
| 타입 | 토르크 튜브 타입 디스플레이서 레벨 트랜스미터 |
| 측정 범위 | 350∼2000mm |
| 사용 온도 | 최대 450℃ |
| 사용 압력 | 최대 100㎏/㎠ |
| 출력 | 4∼20mA DC |
| 전원 | 15∼30V DC |
페이지를 누르면 크게 볼 수 있습니다 (두 손가락으로 확대).
자료 출처: Seojin Instech 제품 카탈로그
제품인증 11
PDFSDT-420_IP67-KTL(EN).pdf↓PDFSDT-420_IP67-KTL(KR).pdf↓PDFSDT-420_KC 전자파인증.pdf↓PDFSDT-420-EX_KC 전자파인증.pdf↓PDFSDT-420_EX(본질안전T6)-KTL(KR).pdf↓PDFSDT-420Cvr풀림방지개선_IECEx-KGSC(EN)_(방폭 최신버전).pdf↓PDFSDT-420Cvr풀림방지개선_ATEX-KRH(EN)_(방폭 최신버전).pdf↓PDFSDT-420_EX(본질안전T4)-KTL(EN).pdf↓PDFSDT-420_EX(본질안전T4)-KTL(KR).pdf↓PDFSDT-420_EX(본질안전T6)-KTL(EN).pdf↓PDFSDT-420_EX (내압 T6)-KGS(KR).pdf↓
도면 1
