레벨계
탱크·사일로 내 액체와 분체의 수위를 연속 측정하거나 상·하한을 감지합니다.
레벨계레벨 트랜스미터

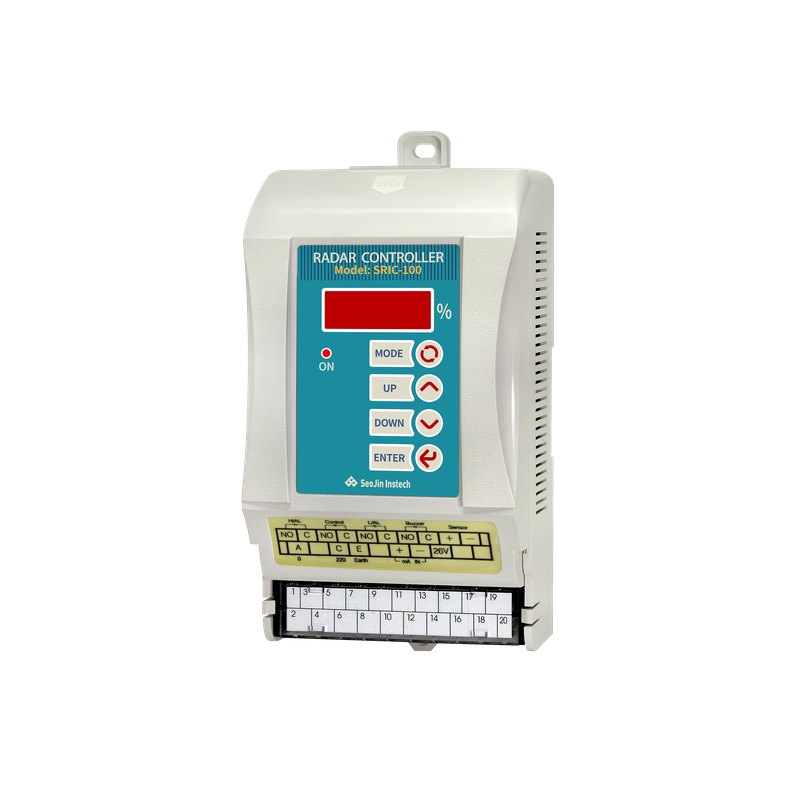

LR100/110 & SRIC-100/200
80GHz 비접촉식 레이다 수위계
관련 모델 LR-100 · LR-110 · SRIC-100 · SRIC-200
제조사 SEOJIN INSTECH (대한민국)공식 대리점
80GHz FMCW(Frequency Modulated Continuous Wave) 레이다
- 측정 범위
- 측정거리 : 최대 20m
- 사용 온도
- 동작온도 : -40℃ ~ +80℃
- 사용 압력
- 압력범위 : 대기압 ~ 3bar (모델별 상이)
- 출력
- Analog Output : 4~20mA
측정 원리
80GHz FMCW(Frequency Modulated Continuous Wave) 레이다 신호를 송신하여 측정 대상의 수면에서 반사되는 신호를 수신합니다. 반사 신호의 시간차를 분석하여 센서와 수면 사이의 거리를 계산하고, 이를 통해 실시간 수위를 측정합니다.
적용 분야
정수처리장폐수처리장산업용 저장탱크슬러지 탱크화학 플랜트식품 제조설비발전설비상하수도 시설스마트 팩토리산업 자동화 설비
제품 특징
- ✓80GHz FMCW 레이다 방식
- ✓비접촉식 측정
- ✓최대 ±2mm 고정밀 측정
- ✓좁은 빔각(8°)
- ✓Bluetooth 설정 지원
- ✓실시간 수위 모니터링
- ✓펌프 자동제어
- ✓밸브 자동제어
- ✓알람 출력 기능
- ✓슬러지 및 오폐수 적용 가능
- ✓유지보수 최소화
- ✓IP66 / IP67 보호등급
- ✓PVDF 재질 적용
| 모델 | LR100/110 & SRIC-100/200 |
|---|---|
| 타입 | 80GHz 비접촉식 레이다 수위계 |
| 측정 범위 | 측정거리 : 최대 20m 설정범위 : 0~10m / 0~20m 분해능 : ±2mm |
| 사용 온도 | 동작온도 : -40℃ ~ +80℃ |
| 사용 압력 | 압력범위 : 대기압 ~ 3bar (모델별 상이) ※ 상세사양은 모델별 데이터시트 참조 |
| 출력 | Analog Output : 4~20mA Relay Output : Pump / Valve Control Alarm Output : High / Low Alarm Communication : Bluetooth |
| 전원 | 입력전원 : AC 220V 소비전력 : 저전력 설계 |
페이지를 누르면 크게 볼 수 있습니다 (두 손가락으로 확대).
자료 출처: Seojin Instech 제품 카탈로그
