레벨계
탱크·사일로 내 액체와 분체의 수위를 연속 측정하거나 상·하한을 감지합니다.
SLT

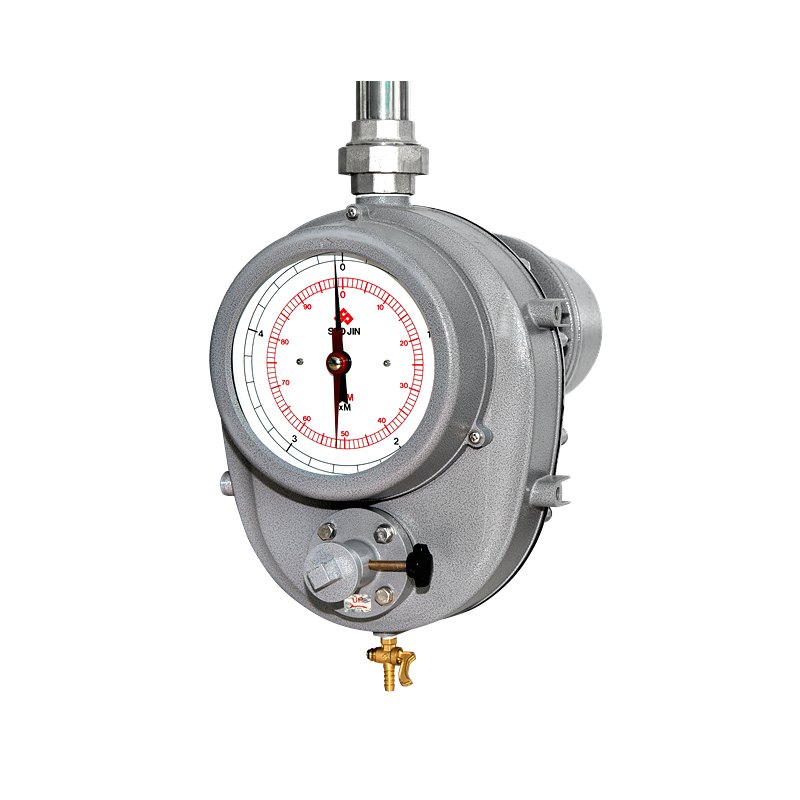

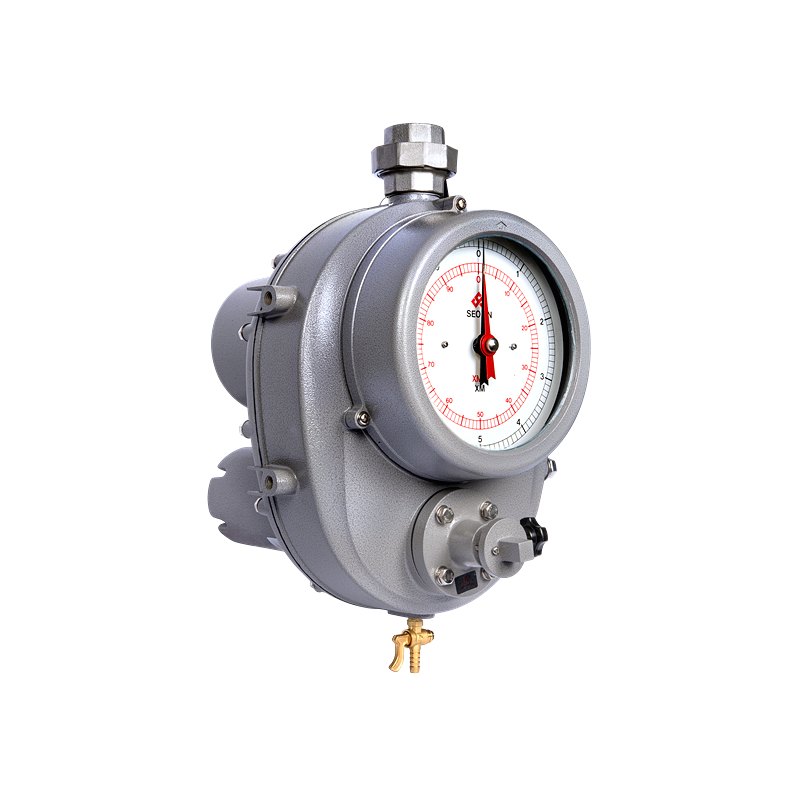

탱크 레벨 게이지
관련 모델 SLT-1100 · SLT-2200 · SLT-3300 · SLT-4400
제조사 SEOJIN INSTECH (대한민국)공식 대리점
액위의 변화에 따라 플로트가 부력에 의해서 상하부로 이동하면서 기어의 치차값이 변화함과 동시에 가변저항값을 변화시켜 그 변화된 신호를 전류신호인 DC 4∼20mA로 변화되어 출력함으로써 레벨을 조절 및 지시할 수 있도록 동작
- 측정 범위
- 기본형 : 3/5/10/12/15/20m
- 사용 온도
- 기본형 : -10℃∼120℃
- 사용 압력
- 옵션형 : 최대 5㎏/㎠
- 출력
- SLT-2200/3300/4400 : 4∼20mA DC
측정 원리
액위의 변화에 따라 플로트가 부력에 의해서 상하부로 이동하면서 기어의 치차값이 변화함과 동시에 가변저항값을 변화시켜 그 변화된 신호를 전류신호인 DC 4∼20mA로 변화되어 출력함으로써 레벨을 조절 및 지시할 수 있도록 동작
적용 분야
제품 특징
- ✓지사값의 직독
- ✓상부/측면 설치 용이
- ✓현장/원격지시, 제어 및 경보기능
- ✓최대범위 30 M
- ✓방폭형
| 모델 | SLT |
|---|---|
| 타입 | 탱크 레벨 게이지 |
| 측정 범위 | 기본형 : 3/5/10/12/15/20m 옵션형 : Seal Port(15m) |
| 사용 온도 | 기본형 : -10℃∼120℃ 옵션형 : -10℃∼200℃ |
| 사용 압력 | 기본형 : ATM. 옵션형 : 최대 5㎏/㎠ |
| 출력 | SLT-2200/3300/4400 : 4∼20mA DC SLT-4400 최대 8 SPDT 접점용량 : 6A 250V AC |
| 전원 | 24V DC |
페이지를 누르면 크게 볼 수 있습니다 (두 손가락으로 확대).
자료 출처: Seojin Instech 제품 카탈로그

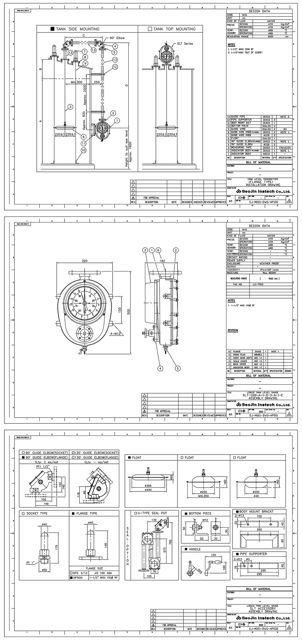

도면 16
