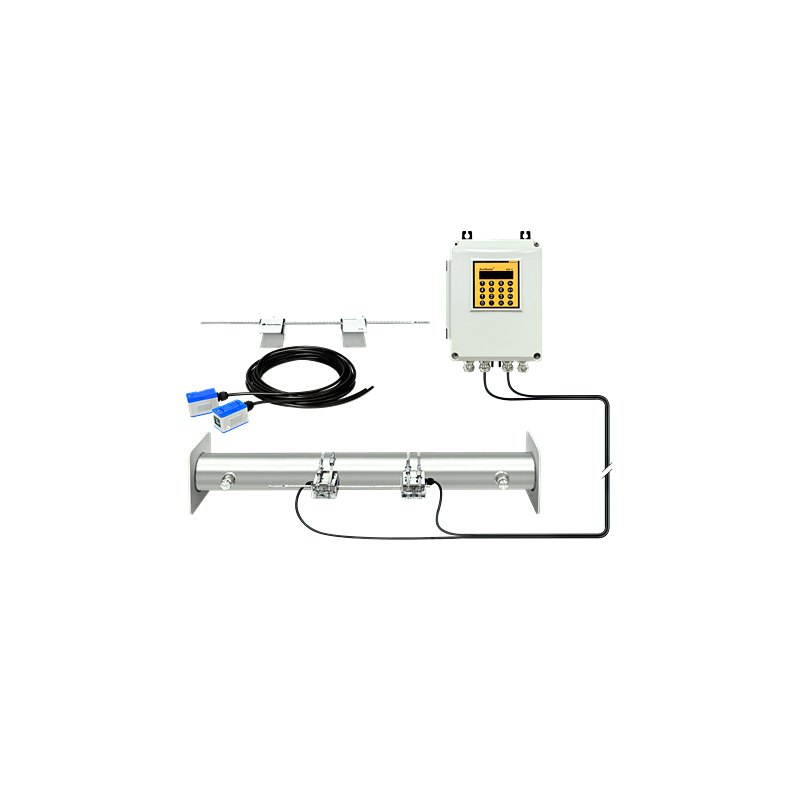

SUF

측정 원리

AceSonic 초음파 유량계는 초음파 시간차 방식(Transit Time)으로 파이프 내 유체의 유속을 측정할 수 있도록 설계되었다. 센서는 파이프 부착형으로, 설치 및 측정이 용이하다는 장점이 있다. AceSonic 초음파 유량계의 센서는 초음파 송신기와 수신기의 두가지 기능을 한다. 센서는 특정 거리에서 파이프의 외벽에 고정되어 있다. 센서는 음파가 파이프를 두번 가로지르는 V-method 또는, 음파가 파이프를 네번 지나가는 W-method, 센서가 파이프의 반대편에서 반대편으로 교차하는 Z-method로 설치 할수 있다. 파이프 장착 방법은 선택한 파이프와 측정유체의 특성에 따라 달라진다. AceSonic 초음파 유량계는 두개의 센서가 송신과 수신을 반복하여 유체내 초음파 전파속도에 따라 변하는 전파시간차를 측정함으로서, 유속 측정 및 유량을 연산하는 원리로 운영하고 있다.

제품 특징

• ✓파이프 내의 부유물에 영향을 받지 않기에 여과기나 필터링 장비 없이 측정 가능.
• ✓Digital cross-correlation 기술.
• ✓센서가 액체와 접촉하지 않으므로 유지관리 용이.
• ✓배관 외부 부착형으로 설치가 용이.
• ✓사용하기 쉬운 메뉴 구성으로 편리한 조작 가능.
• ✓한 쌍의 센서로 다양한 파이프에 적용 가능.
• ✓적산유량, 순시유량, 유속, 그리고 유량계 작동 상태 표시.
• ✓펄스 및 주파수 오픈 컬렉터 출력.
