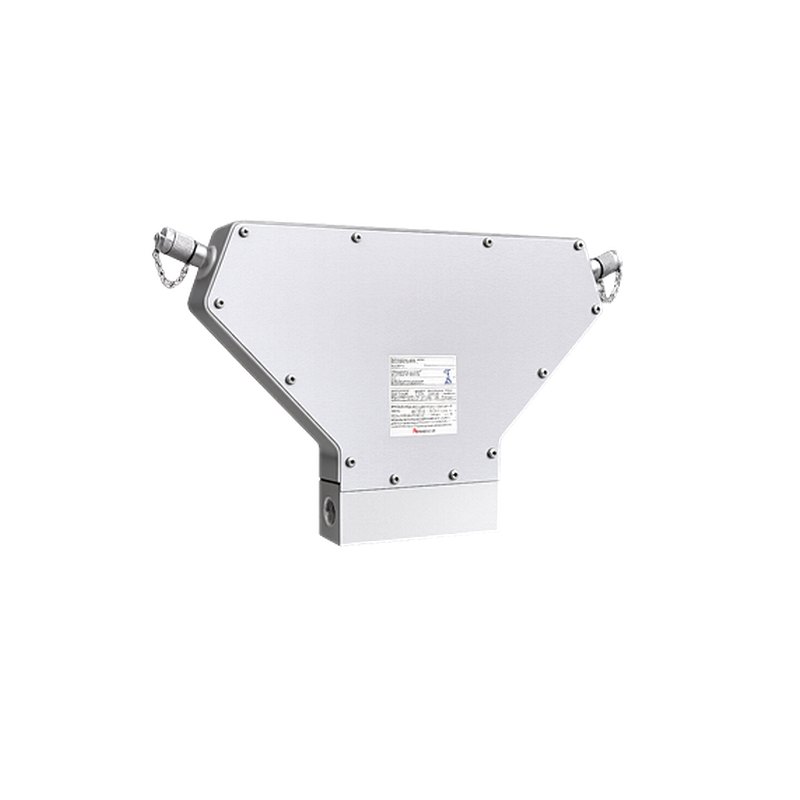

SCF-3000
수소용 코리올리 질량 유량계
제조사 SEOJIN INSTECH (대한민국)공식 대리점

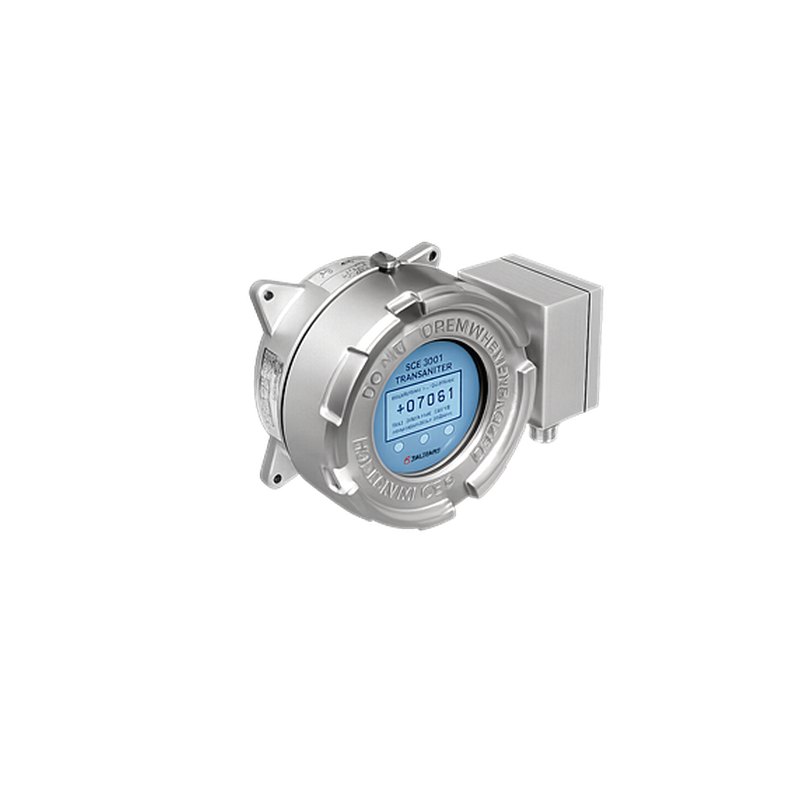

SCF-3000 센서 내부, 첨부된 SCF-3000 전송기에 의해 제어되는 전자기 구동 시스템에 의해 전원이 공급되는 정밀 튜브가 있다.
- 측정 범위
- 유량 범위 Max. 4~10 kg/min
- 사용 온도
- 주위온도 : -50℃ ~ + 60℃
- 사용 압력
- 사용압력 250 bar ~ 750bar
- 출력
- 2X4~20mA, Pulse/Frequency Out
측정 원리
SCF-3000 센서 내부, 첨부된 SCF-3000 전송기에 의해 제어되는 전자기 구동 시스템에 의해 전원이 공급되는 정밀 튜브가 있다. 이 튜브들은 그들의 고유 주파수로 진동하며, 유체(액체 또는 가스)가 이러한 진동 튜브를 통해 흐를 때, 비대칭적 편향을 받는다. 이 편향은 유량계 본체 내의 두 센서에 의해 전자적으로 감지되며, 전송기의 고정밀 전자 장치가 센서 신호를 처리하여 시간 차를 계산한다. 이 시간 차는 질량 유량에 비례하며 이를 응용하여 관내에 흐르는 유량을 측정한다.
적용 분야
수소(H2)
제품 특징
- ✓정확도 0.5% (Water)
| 모델 | SCF-3000 |
|---|---|
| 타입 | 수소용 코리올리 질량 유량계 |
| 측정 범위 | 유량 범위 Max. 4~10 kg/min |
| 사용 온도 | 주위온도 : -50℃ ~ + 60℃ 작동온도 : -50℃ ~ + 120℃ |
| 사용 압력 | 사용압력 250 bar ~ 750bar |
| 출력 | 2X4~20mA, Pulse/Frequency Out |
| 전원 | 100~240 VAC, 50~60Hz, 5W |
| 비고 | 적용분야 : 수소충전소 |
페이지를 누르면 크게 볼 수 있습니다 (두 손가락으로 확대).
자료 출처: Seojin Instech 제품 카탈로그
