전자유량계

관련 모델 SMF-H · SMF-R · AceMag

제조사 SEOJIN INSTECH (대한민국)공식 대리점

전자유량계 AceMag의 측정원리는 페러데이(Faraday)의 전자 유도 법칙 및 Fleming의법칙, 즉 "공간내에서 자속 밀도는 자력선의 직각방향으로 도체(유체)가 이동하면, 이동하는 도체(유체)를 중심으로 z축인 도체 이동방향과 y축인 자계방향의 직각인x축 방향으로 기전력이 발생하며, 이 기전력의 크기는 자속밀도와 속도인 유체 이동방향의 속도에 비례한다"를 응용하여 관내에 흐르는 유량을 지시한다.

측정 범위: Turn Down Ratio : Max. 1,500 : 1
사용 온도: PTFE : -10 ~ 160℃
출력: ANOLOG OUTPUT : DC 4~20mA

이 제품 견적 문의 카탈로그 ↓매뉴얼 ↓

측정 원리

전자유량계 AceMag의 측정원리는 페러데이(Faraday)의 전자 유도 법칙 및 Fleming의법칙, 즉 "공간내에서 자속 밀도는 자력선의 직각방향으로 도체(유체)가 이동하면, 이동하는 도체(유체)를 중심으로 z축인 도체 이동방향과 y축인 자계방향의 직각인x축 방향으로 기전력이 발생하며, 이 기전력의 크기는 자속밀도와 속도인 유체 이동방향의 속도에 비례한다"를 응용하여 관내에 흐르는 유량을 지시한다.

적용 분야

상,하수도 : 상수,하수,농업용수,공업용수,각종폐수화학 : 석유화학, 알카리염, 산염, 고점도액체, 각종 화학액체, 냉각수, 공정수식품 : 맥주,우유,주스,식용원료액펄프,제지 : 제지, 스포크액, 폐수, 냉각수, 세척수철강,시멘트: 시멘트슬러지, 석탄슬러지, 순환액, 냉각수, 해수

제품 특징

✓높은 정확도 (Accuracy)
✓0.1~10m/s RD +-0.5%
✓0.1~10m/s RD +-0.2% (Option)

모델	SMF
타입	전자유량계
측정 범위	Turn Down Ratio : Max. 1,500 : 1 배관 SIZE : 15A~1000A
사용 온도	PTFE : -10 ~ 160℃ HARD RUBBER : -10 ~ 80℃ 주위온도 : -25 ~ 60℃
출력	ANOLOG OUTPUT : DC 4~20mA RS485, HART 통신지원
전원	Free Voltage (AC 85~230V, 50 and 60 Hz)

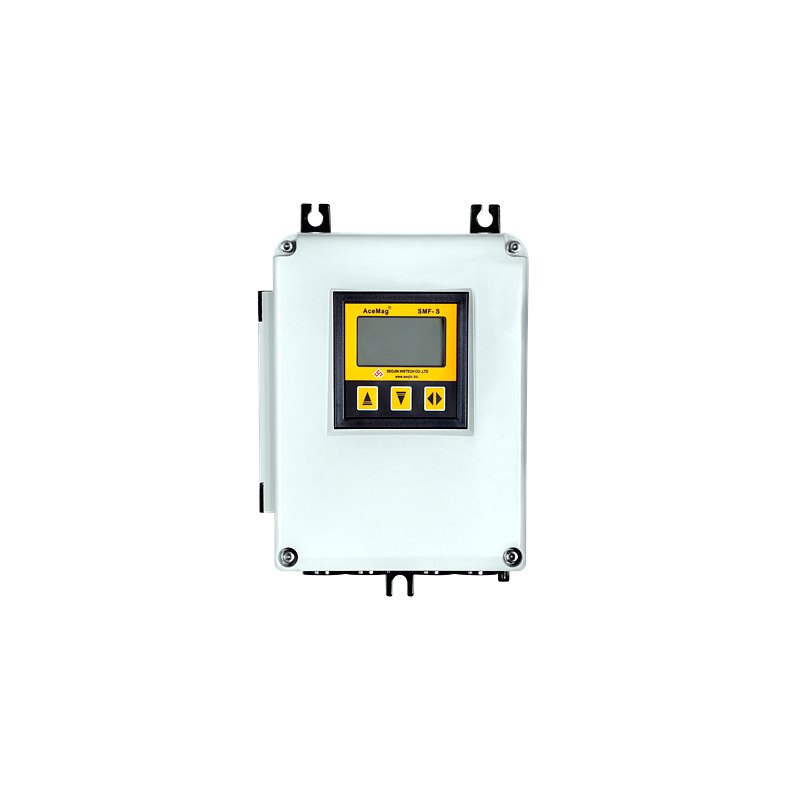

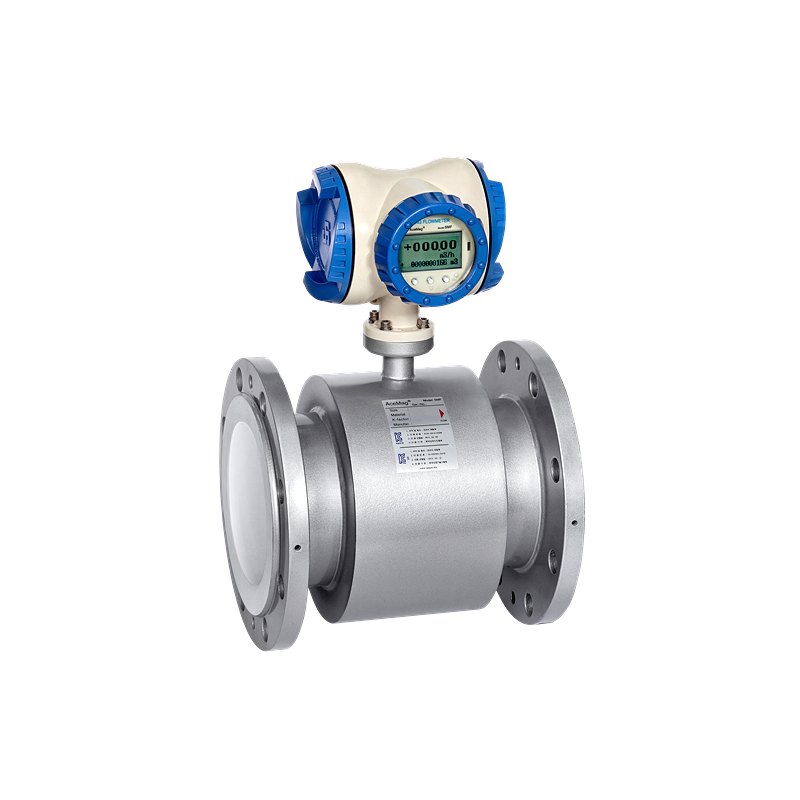

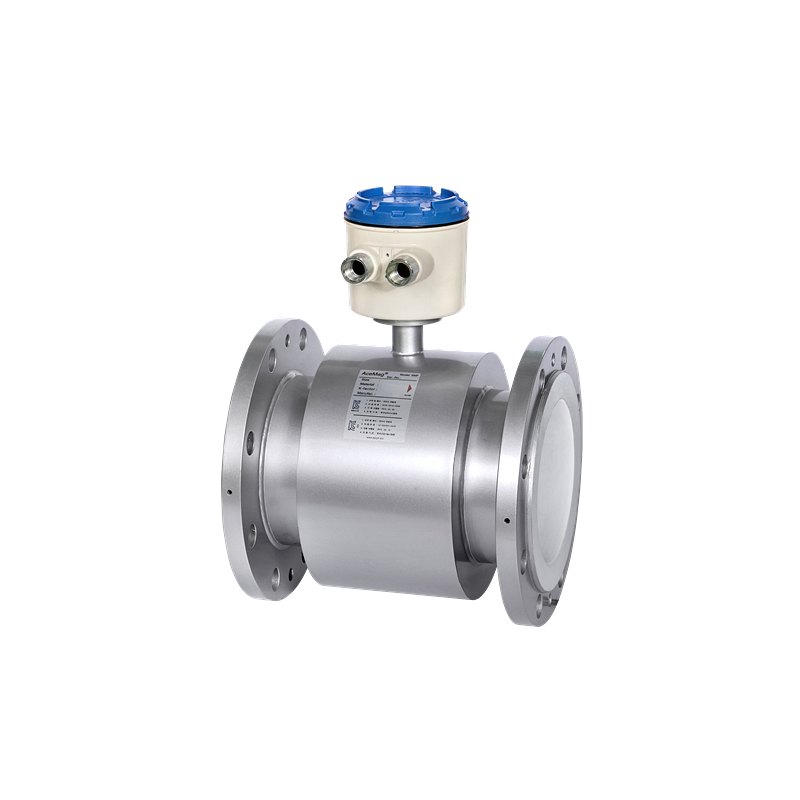

비고	SMF-H (일체형) SMF-R (분리형) 일체형 전자유량계 적합등록 번호 : KCC-REM-SIX-SMF 분리형 전자유량계 적합등록 번호 : KCC-REM-SIX-SMF-R
