SITRANS Probe LU
초음파 레벨 트랜스미터 (일체형, 2선식, 구형)
제조사 SIEMENS (독일)
물 · 폐수, 약품 저장탱크, 소형 분체 호퍼의 레벨을 재는 2선식 일체형 초음파 레벨 트랜스미터입니다. 구형 모델이며, 현행 후속 모델은 SITRANS PROBE LU240 입니다. 기존 설비 교체 · 수리 문의도 받습니다. 모델 선정이 어려우면 견적 문의로 사용 조건을 알려주세요.
- 측정 범위
- 6m 모델 0.25~6m / 12m 모델 0.25~12m
- 사용 온도
- 주위 -40~+80℃ / 플랜지 · 나사부 -40~+85℃
- 사용 압력
- 0.5bar g
- 출력
- 4~20mA HART 또는 PROFIBUS PA
측정 원리
트랜스듀서가 54kHz 초음파를 쏘고 액면에서 돌아오는 시간으로 거리를 계산합니다. Sonic Intelligence 신호 처리와 자동 허위 에코 억제로 탱크 안 고정 장애물(배관, 사다리, 이음매)의 반사를 걸러내고, 내장 온도 센서로 온도 변화를 보정합니다.
적용 분야
제품 특징
- ✓최대 12m 연속 측정 (6m · 12m 모델)
- ✓정확도 측정범위의 0.15% 또는 6mm 중 큰 값
- ✓HART 또는 PROFIBUS PA 통신
- ✓ETFE · PVDF 트랜스듀서 — 약품에 강함
- ✓레벨 → 부피 · 유량 환산

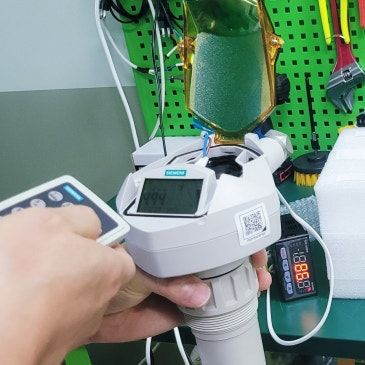

- ✓적외선 핸드 프로그래머 · SIMATIC PDM · HART 통신기로 설정
| 모델 | SITRANS Probe LU |
|---|---|
| 타입 | 초음파 레벨 트랜스미터 (일체형, 2선식, 구형) |
| 제조사 | 지멘스 (Siemens) |
| 상태 | 구형 (후속 모델: SITRANS PROBE LU240) |
| 측정 범위 | 6m 모델 0.25~6m / 12m 모델 0.25~12m |
| 주파수 · 빔각 | 54kHz / 10° |
| 출력 | 4~20mA HART 또는 PROFIBUS PA |
| 정확도 | 측정범위의 0.15% 또는 6mm 중 큰 값, 분해능 3mm 이하 |
| 불감대 | 0.25m |
| 전원 | 24V DC 공칭 (550Ω), 최대 30V DC |
| 사용 온도 | 주위 -40~+80℃ / 플랜지 · 나사부 -40~+85℃ |
| 사용 압력 | 0.5bar g |
| 접속 | 2" NPT · R 2" · G 2" 나사, 3인치(80mm) 범용 플랜지 |
| 재질 | 외함 PBT, 트랜스듀서 ETFE 또는 PVDF |
| 보호 등급 | Type 4X/NEMA 4X, Type 6/NEMA 6, IP67/IP68 |
| 방폭 | ATEX II 1G Ex ia IIC T4 Ga 등 본질안전 |
| 무게 | 2.1kg |
페이지를 누르면 크게 볼 수 있습니다 (두 손가락으로 확대).
자료 출처: Siemens 제품 카탈로그
