VF

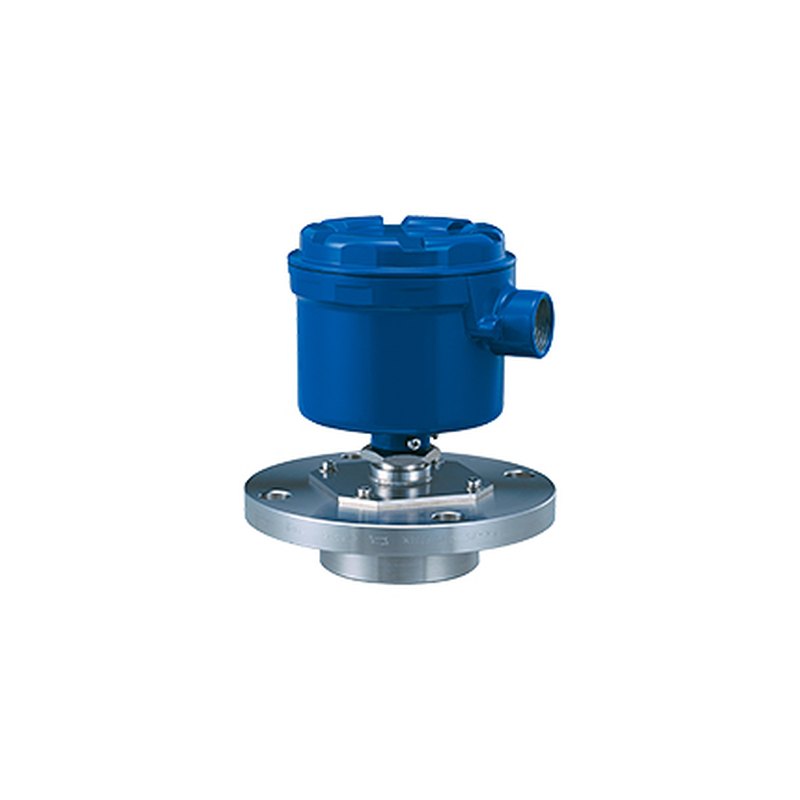

진동식 레벨 스위치 VF
제조사 NOHKEN (일본)
센서는 진동판에 고정된 자석과 전자석을 가지고 있습니다.
- 사용 온도
- -20~+100 ℃
- 사용 압력
- 100kPa Max
- 출력
- SPDT
측정 원리
센서는 진동판에 고정된 자석과 전자석을 가지고 있습니다. 전자석에 전류가 흐르면 자석의 반발력으로 진동판이 진동합니다. 물질이 판을 덮으면 진동이 감소하여 전자석에 유도되는 전압이 낮아집니다. 센서는 전압 변화를 감지하여 물질의 존재 여부를 판단합니다.
적용 분야
중대형 호퍼의 저한계 감지
제품 특징
- ✓두께 1mm의 평평한 진동판
- ✓견고하고 충격에 강함
- ✓간편한 설치
- ✓펄스 진동 방식 기반 검출
- ✓넓은 감도 조절 범위
- ✓안전 기능
- ✓범용 전원 공급 장치
- ✓최대 200m 이격거리(VFS)
| 모델 | VF |
|---|---|
| 타입 | 진동식 레벨 스위치 VF |
| 사용 온도 | -20~+100 ℃ |
| 사용 압력 | 100kPa Max |
| 출력 | SPDT |
| 비고 | 검출기가 물질에 의해 덮여 있지 않은 경우 교류가 가해지면 전자석은 작동 주파수에서 진동합니다. 전자석의 역기전력은 자석의 자기장 변화에 따라 가장 커지게 된다. 센서는 감지기가 물질에 의해 덮여 있지 않다고 판단합니다. 검출기가 물질로 덮여 있을 때 교류 전류를 인가해도 전자석은 작동 주파수에서 진동하지 않습니다. 자석이 고정되어 있으므로 역기전력이 발생하지 않습니다. 센서는 감지기가 물질에 의해 덮여 있는지 판단합니다. |
페이지를 누르면 크게 볼 수 있습니다 (두 손가락으로 확대).
카탈로그 전체 22쪽 중 앞 12쪽만 보여 드립니다. 전체 내용은 카탈로그 PDF에서 확인해 주세요.
자료 출처: NOHKEN 제품 카탈로그
