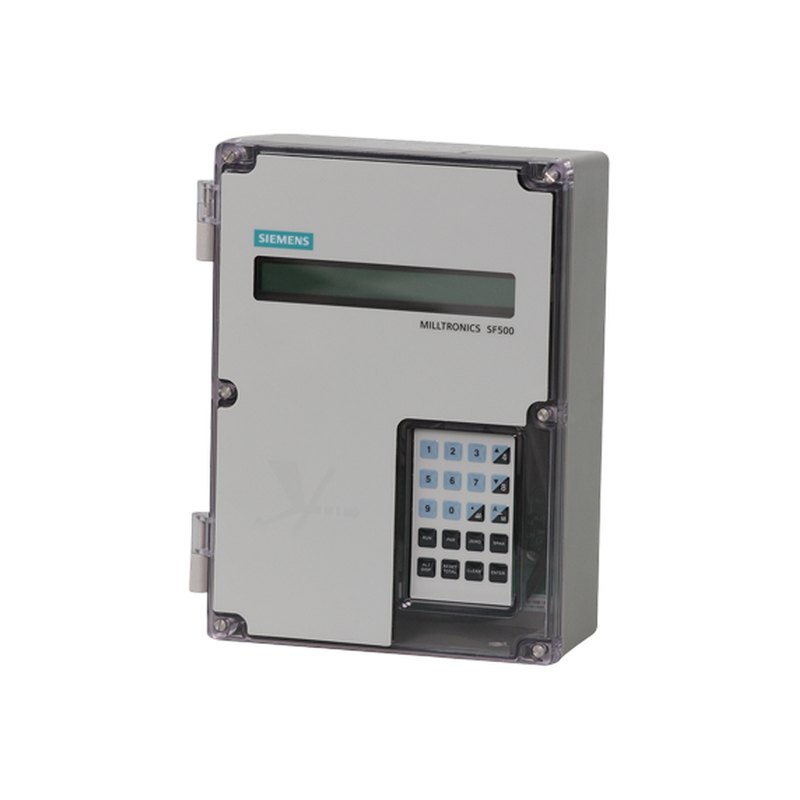

MILLTRONICS SF-500

Name: (주)서광계기
Address: 경기도 부천시 부광로 220, 507호 (우성테크노파크1), 부천시, 경기도, 14786, KR
Telephone: 02-6396-4671

솔리드 플로미터 적분기

제조사 SIEMENS (독일)

이 제품은 FLOW GUIDE를 통해 유량 박스를 통과하는 분체 또는 괴체의 유량을 감지하는 솔리드 플로미터 전용 변환기(전송기)로서 센싱 플레이트를 향해 떨어지는 측정물의 낙하력을 유량 박스 외부에 장착된 센싱 헤드가 감지하여 신호를 보내주면 그 신호를 전압 신호로 변환하여 분체 또는 괴체의 유량값을 표시하고 제어합니다.

측정 범위: Inputs : LVDT / 0~45mV DC per LVDT interface card
사용 온도: -20 ~ 50℃ / Operating Range
사용 압력: ATM
출력: : Programmable 0/4 ... 20 mA, for rate, optically isolated,

이 제품 견적 문의 카탈로그 ↓매뉴얼 ↓

측정 원리

이 제품은 FLOW GUIDE를 통해 유량 박스를 통과하는 분체 또는 괴체의 유량을 감지하는 솔리드 플로미터 전용 변환기(전송기)로서 센싱 플레이트를 향해 떨어지는 측정물의 낙하력을 유량 박스 외부에 장착된 센싱 헤드가 감지하여 신호를 보내주면 그 신호를 전압 신호로 변환하여 분체 또는 괴체의 유량값을 표시하고 제어합니다. 이것은 다른 장치에서 처리하던 낮은 수준의 제어 기능을 모두 수행할 수 있으며, 널리 사용되는 산업용 통신 버스를 지원합니다.

적용 분야

Solid flowmeters

제품 특징

✓폐쇄형 배관 시스템에 통합된 고형물 유량계는 재료 처리량을 안정적이고 매우 정확하게 측정합니다.
✓이는 전 세계 수많은 사용자가 지멘스의 SITRANS 고형물 유량계를 신뢰하는 이유 중 하나입니다.
✓자동 영점 및 전자 스팬 교정
✓속도 또는 진단 오류 경보
✓온보드 Modbus 및 옵션: PROFIBUS DP, PROFINET, Modbus TCP/IP, EtherNet/IP 및 DeviceNet
✓옵션 아날로그 I/O 카드를 사용한 온라인 교정 및 이중 PID 제어
✓높은 턴다운 정확도를 위한 다중점 선형화
✓두개 이상의 유량 조건 및/또는 재료 적용을 위한 최대 8개의 다중 스팬

모델	MILLTRONICS SF-500
타입	솔리드 플로미터 적분기
측정 범위	Inputs : LVDT / 0~45mV DC per LVDT interface card
사용 온도	-20 ~ 50℃ / Operating Range
사용 압력	ATM
출력	mA : Programmable 0/4 ... 20 mA, for rate, optically isolated, 0.1 % of 20 mA resolution, 750 Ω load max. (see optional mA I/O board) Load Cell / LVDT Conditioner card : 10 V DC compensated excitation for strain gauge type, 2 cells max., 150 mA max. Remote totalizer 1 : Contact closure 10 ... 300 ms duration : Solid state relay contact 30 V DC, 100 mA max. : Max. contact on-resistance = 36 ohms : Max. off-state leakage = 1 uA Remote totalizer 2 : Contact closure 10 ... 300 ms duration : Solid state relay contact rated 240 V AC/DC, 100 mA max. : Max. contact on-resistance = 36 ohms : Max. off-state leakage = 1 uA Relay output : 5 alarm/control relays, 1 SPST Form A relay contact per relay, : rated 5 A at 250 V AC, non-inductive or 30 V DC
전원	AC version 100 ~ 240 V AC ± 10 %, 50/60 Hz, 55 VA max. Fuse FU3 = 2AG, 2 AMP, 250 V Slo Blo DC version 10 ~ 30 V DC, 26 W max. Fuse FU2 = 3.75 A resettable (not user replaceable)
설치	Wall Mount
