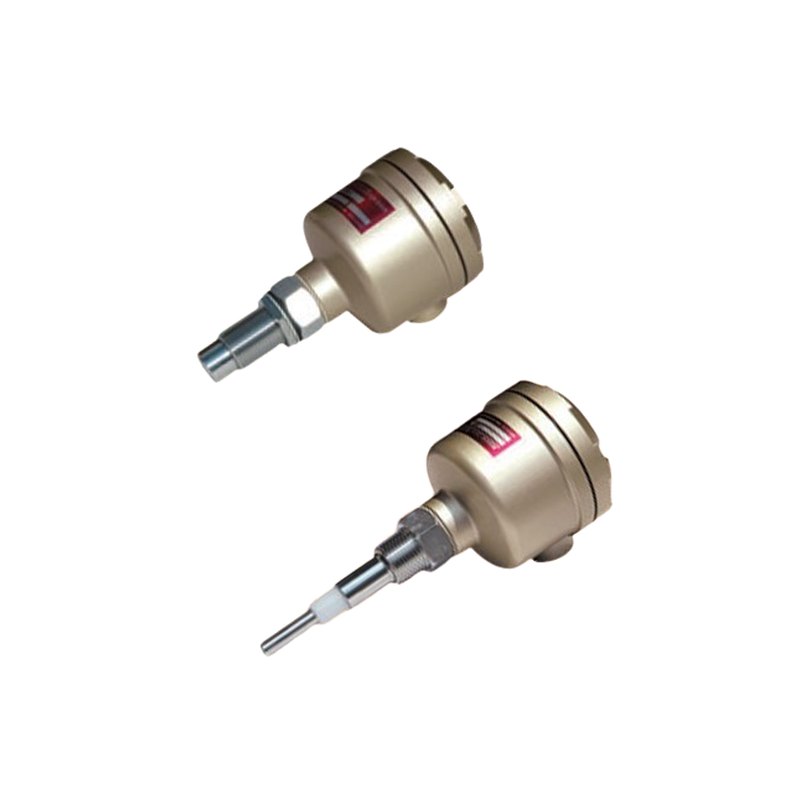

KFD / KDS
플로우 센서 (흐름 감지)
제조사 KANSAI AUTOMATION (일본)
배관 안 분체의 흐름을 마이크로파로 비접촉 감지하는 플로우 센서(KFD-1)와, 분진 농도로 흐름 · 누출을 감지하는 파티클 플로우 스위치(KDS-1)입니다. 모델 선정이 어려우면 견적 문의로 사용 조건을 알려주세요.
- 사용 온도
- 앰프 -20~+60℃
- 출력
- SPDT AC250V 5A, DC30V 5A
측정 원리
KFD-1은 24GHz 마이크로파를 쏘아 움직이는 분체에서 반사된 신호의 도플러 주파수 변화를 접점 신호로 바꿉니다. KDS-1은 입자가 가진 전기적 성질을 전극으로 잡아 농도가 설정값을 넘으면 출력합니다.
적용 분야
공기 이송 배관 · 슈트 흐름 확인사이클론 막힘 · 집진기 이상백필터 누출 감시
제품 특징
- ✓KFD-1 — 펠릿 1알도 놓치지 않는 고감도, 유리 · 수지 배관 너머로 간접 감지
- ✓KFD-1 — 검출면 오염 · 부착 영향 적음
- ✓KDS-1 — 구동부 없음, 덕트 · 배관에 전극 1개만 설치
- ✓KDS-1 — 백필터 청소 시 펄스성 분진 오경보 방지 지연
| 모델 | KFD / KDS |
|---|---|
| 타입 | 플로우 센서 (흐름 감지) |
| 제조사 | 간사이오토메이션 |
| 전원 | AC105V/210V ±10%, 50/60Hz (DC 사양 옵션) |
| 출력 | SPDT AC250V 5A, DC30V 5A |
| KFD-1 | 24GHz, 감지 거리 최대 1.5m, 내압 490kPa, IP67, ON · OFF 지연 약 10초 |
| KDS-1 | 검출부 내압 980kPa, IP67, ON · OFF 지연 약 10초 |
| 사용 온도 | 앰프 -20~+60℃ |
| 영문 분류 | Flow Sensor |
페이지를 누르면 크게 볼 수 있습니다 (두 손가락으로 확대).
자료 출처: KANSAI Automation 제품 카탈로그
